المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | بوليميدي | عمليّة تصفيح سطحيّ: | Enig |
|---|---|---|---|
| طبقة: | 2 طبقة | سماكة: | 0.15mm |
| سماكة نحاسيّ: | 1OZ | تقوية: | بوليميدي |
| تسليط الضوء: | مرنة الكلور المجلس,الكلور مخصص,Pcb Custom |
||

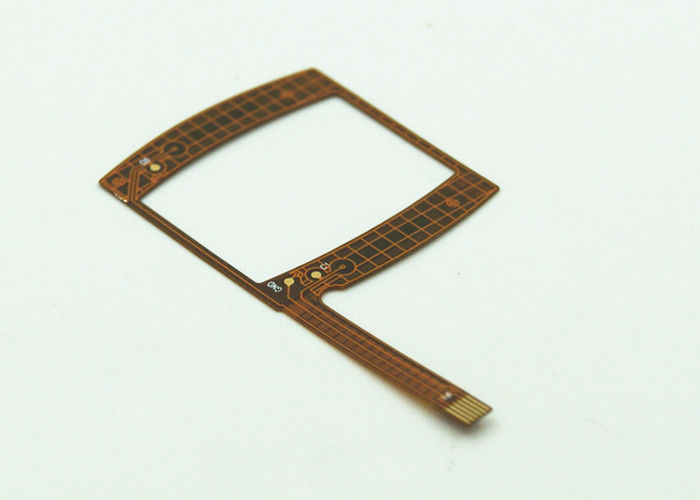

جهين بب لوحات الدوائر المطبوعة مرنة مع طلاء الذهب بي التعزيز
بند | وصف | مشترك | خاص |
| 1 | لا. أوف | 1--6 | |
| 2 | حجم اللوحة النهائية (ماكس) | 250 * 500MM | حسنا |
| 3 | حجم اللوحة النهائية (مين) | 10 * خفض 15mm | حسنا |
| 4 | بوارد سمك (ماكس) | 0.016 "(0.4MM) | حسنا |
| 5 | بوارد سمك (مين) | 0.00328 "(0،085) | حسنا |
| 6 | الانتهاء من المجلس سمك التسامح 0.085mm و ديامز؛ سمك المجلس <0.4mm | ± 2mil (± 0.05mm) | حسنا |
| 7 | دريل هول دياميتر (ماكس) | 0.236 "(6.0MM) | حسنا |
| 8 | دريل هول دياميتر (مين) | 0.010 "(0.25mm) | حسنا |
| 9 | لآلة الحفر فينيشيد فيا دياميتر (مين) | 0.008 "(0.2mm و) | حسنا |
| 10 | الطبقة الخارجية قاعدة النحاس سماكة (مين) | 1 / 2OZ (0.01778mm) | حسنا |
| 11 | قاعدة طبقة خارجية النحاس سماكة (ماكس) | 1OZ (0.0355mm) | حسنا |
| 12 | إنر لاير ديلكتريك ثيكنيس (مين) | 0،0127mm (1 / 2mil) | حسنا |
| 13 | إنر لاير ديلكتريك ثيكنيس (ماكس) | 0.0254mm (1mil) | حسنا |
| 14 | BASE.MATERIAL | بي (260 ℃ تغ) | حسنا |
| 15 | هول دياميتر توليرانس (بث) | ± 2mil (± 0.05mm) | 1.5mil ± |
| 16 | هول دياميتر توليرانس (نبث) | ± 1mil (± 0.025mm) | 1.5mil ± |
| 17 | موقف التسامح في هول (مقارنة مع بيانات كاد) | ± 3MIL (± 0.076mm) | حسنا |
| 18 | بث ثقب النحاس سمك | ≧ 0.5mil (0.0125mm و≧) | حسنا |
| 19 | لافر ديسين لين ويدث / سباسينغ (مين) | 4mil / 4mil (0.1016mm / 0.1016mm) متعدد الطبقات 2.5mil / 2.5mil (0.0635mm / 0.06 35mm) ضعف الجانب، طبقة واحدة 0.5OZ | حسنا |
| 20 | التسامح بعد إتشينغ | ≦ ± 20٪ (مشتركة) | ± 10٪ للمقاومة |
| 21 | إيماج تو إيماج التسامح (مين) | ± 5mil (± 0.127mm) ± 4mil | ± 3MIL (0.076mm) |
| 22 | إيماج تو إدج التسامح (مين) | ± 4mil (± 0.1MM) | حسنا |
| 23 | ليجيند ماسك ريجيستارتيون (مين) | ± 6mil (± 0.15mm و) | حسنا |
| 24 | سولدرماسك ريجيستارتيون (مين) | ± 6mil (± 0.15mm و) | حسنا |
| 25 | سولدرماسك سمك (مين) | 10UM | حسنا |
| 26 | كفل ريفيستراشيون (مين) | 8mil (4mil) | حسنا |
| 27 | كفل كمية الضغط والغراء (مين) | 5.6mil (2.4mil) | حسنا |
| 28 | قاذف صلب القصدير الرصاص على الأصابع أو سادة. (ماكس) (مين) والتلوث سمك | (1.0mil) (0.1mil) ± 0.30mil | 0.15mil ± |
| 29 | غولد فينجر نيكل سمك (ماكس) | 200U "± 100U" | حسنا |
| 30 | الشمعدان على منصات (هال) (مين) | 0.1mil | حسنا |
| 31 | نيكل سمك ل نيكلس نيكل و إنمرسيون غولد (ميسلريد أت ذي مينتموم بوينت) (ماكس) | 200U "± 50u" / 1-4u " | حسنا |
| 32 | الشمعدان على الوسادات (هال) (ماكس) | 1.2mil | حسنا |
| 33 | سولدرثيكنيس أون بادس (هال) (مين) | 0.1mil | حسنا |
| 34 | ققبه (مين-ماكس) التسامح دياميتر | 0.5-6.0mm ± 0.05mm | حسنا |
| 35 | التسامح من صب الهجين و ستيفر | ± 0.20mm | 0.10mil ± |
| 36 | اللكم داي البعد ديمنزيون التسامح (إدج تو إدج) (ستيلدي) يموت الصلب | ± 4mil (± 0.1MM) | ± 2mil |
| 37 | اللكم داي البعد ديمنزيون التسامح (هول تو إدج) (ستيلدي) يموت الصلب | ± 4mil (± 0.1MM) | ± 2mil |
| 38 | اللكم داي البعد ديمنزيون التسامح (هول إلى إدج) (ستيلدي) قطع يموت | ± 8mil (± 0.2mm و) | ± 6mil |
وتتكون الدائرة المرنة من جانبين (فك) من مادة النحاس المصنوعة من النحاس على الوجهين بأغلفة الغطاء العلوي والسفلي (بي أو أخضر / أصفر زيت، حبر كربون، إلخ). اثنان
طبقات موصل مع طبقة عازلة بين، بالإضافة إلى طبقات كونفر على الطبقة الخارجية. يتم توجيه أفلام الغلاف مسبقا للوصول إلى النحاس من كلا الجانبين باستخدام مطلي
ثقوب (PTH).
