المقدمة
متعدد الطبقات لوحات الدوائر المطبوعة (ثنائي الفينيل متعدد الكلور) تمثل التطور الرئيسي التالي في تكنولوجيا التصنيع. من منصة قاعدة مزدوجة من جانب مطلي من خلال جاءت منهجية متطورة جدا والمعقدة التي من شأنها أن تسمح مرة أخرى المصممين وحات الدوائر الالكترونية مجموعة ديناميكية من الوصلات والتطبيقات.
كانت متعددة الطبقات لوحات الدوائر الأساسية في النهوض الحوسبة الحديثة. بناء الأساسية الكلور متعدد الطبقات والتصنيع هي مماثلة لتصنيع الرقائق الدقيقة على حجم الكلي. مجموعة من تراكيب المواد واسعة النطاق من الزجاج الايبوكسي الأساسية ليملأ السيراميك الغريبة. متعدد الطبقات يمكن أن يبنى على السيراميك والنحاس والألومنيوم. ويتم إنتاج فيا أعمى ودفن عادة، جنبا إلى جنب مع لوحة على طريق التكنولوجيا.
عملية الإنتاج
1. الكيميائية النظيفة
من أجل الحصول على نوعية جيدة نمط محفورا، فمن الضروري لضمان علاقة قوية للمقاومة طبقة وسطح الركيزة، ركيزة أو طبقة أكسيد السطح، والنفط، والغبار وبصمات الأصابع والأوساخ الأخرى. لذلك، قبل أن يتم تطبيقها على مقاومة الطبقة الأولى على سطح اللوحة والسطح احباط النحاس تنظيف طبقة خشن يصل إلى درجة معينة.
لوحة الداخلية: بدأت أربع لوحات، والداخلية (الثانية والثالثة طبقات) هو يجب أن نقوم به أولا. وتتكون ورقة الداخلية من ألياف الزجاج والايبوكسي الأسطح المركبة العلوي والسفلي من ورقة النحاس الراتنج المستندة.
2. قطع ورقة الجافة فيلم التصفيح
طلاء مقاوم الضوء: نحن بحاجة لجعل شكل لوحة الداخلية، ونحن الملصقة أول فيلم الجافة (مقاومة، مقاومة للضوء) على ورقة الطبقة الداخلية. الفيلم الجاف هو البوليستر رقيقة، وهو فيلم مقاومة للضوء وفيلم البولي اثيلين واقية تتكون من ثلاثة أجزاء. عندما يتم مقشر احباط، الفيلم الجاف بدءا من فيلم واقية البولي ايثيلين الخروج، ثم في ظل ظروف الحرارة والضغط في الفيلم الجاف يتم لصق على النحاس.
3. صورة فضح وصورة تطوير
التعرض: في الأشعة فوق البنفسجية، photoinitiators تمتص الضوء تتحلل إلى الجذور، الراديكالي البادئ بلمرة ضوئية المنشأ ومن ثم البلمرة مونومر لتوليد رد فعل يشابك، وتشكيل غير قابلة للذوبان في تمييع الحل القلوي بعد رد فعل هيكل البوليمر. البلمرة أن يستمر لبعض الوقت، وذلك لضمان استقرار العملية، وليس المسيل للدموع مباشرة بعد فيلم التعرض البوليستر يجب أن يبقى أكثر من 15 دقيقة للتفاعل البلمرة المضي قدما، قبل وضع فيلم البوليستر ممزقة.
المطور: رد فعل الجماعات النشطة حل الأجزاء غير معلن من الفيلم للضوء مع تمييع القلوي للذوبان في مسألة إنتاج المنحل أسفل، وترك تصلب بالفعل يشابك الجزء نمط حساس
4. النحاس حفر
في مرنة لوحات مطبوعة أو مطبوعة عملية تصنيع لوحات، وتفاعل كيميائي لاحباط جزء النحاس لا يمكن إزالتها، وذلك لتشكيل نمط الدائرة المطلوبة من النحاس تحت ليس محفورا الاحتفاظ تأثير مقاومة للضوء.
5. قطاع مقاومة والمشاركة حفر لكمة والتفتيش الهيئة العربية للتصنيع وأكسيد
والغرض من هذا الفيلم هو لحفر مجلس الاحتفاظ بعد إزالة طبقة مقاومة بحيث تعرض النحاس التالية. يجوز التصرف "الخبث فيلم" تصفية وإعادة تدوير النفايات بشكل سليم. إذا ذهبت بعد هذا الفيلم يمكن غسلها نظيفة تماما، قد تفكر في عدم التخليل. وأخيرا، فإن المجلس هو جاف تماما بعد الغسيل، وتجنب الرطوبة المتبقية.
6. رمية الكرة مع التقوية
قبل دخول آلة الضغط، والحاجة إلى استخدام جميع المواد متعدد الطبقات على استعداد لحزم (وضع المتابعة) بالإضافة إلى مقبض الداخلي تم أكسدة وظيفة، ولكن لا تزال بحاجة إلى فيلم فيلم واقية (التقوية) -. راتنجات الايبوكسي مشربة الألياف الزجاجية. دور التصفيح هو أمر معين إلى لوحة مغطاة فيلم واقية منذ مكدسة وضعت بين الكلمة لوحة.
7. رمية الكرة مع رقائق النحاس والفراغ التصفيح الصحافة
احباط - لتقديم ورقة الداخلية ومن ثم تغطيتها بطبقة من رقائق النحاس على كلا الجانبين، ومن ثم الضغط متعدد الطبقات (ضمن فترة محددة من الوقت اللازم لقياس درجة الحرارة وقذف الضغط) ويتم تبريده الى درجة حرارة الغرفة بعد الانتهاء من ما تبقى هو ورقة متعددة الطبقات من معا.
8. الحفر CNC
في ظل ظروف الدقة الداخلية، CNC حفر الحفر تبعا للوضع. حفر دقة عالية، للتأكد من أن الثقب في الموضع الصحيح.
9. للكهرباء النحاس
من أجل جعل من خلال ثقب بين يمكن أن تحول (حزمة الراتنج والألياف الزجاجية لجزء غير موصل للجدار معدنة حفرة) طبقات، يجب ملء الثقوب في النحاس. الخطوة الأولى هي طبقة رقيقة من طلاء النحاس في حفرة، وهذه العملية هي تماما تفاعل كيميائي. النهائي مطلي سماكة النحاس 50 بوصة المليون.
10. قص ورقة والجاف فيلم التصفيح
طلاء مقاومة للضوء: لدينا واحدة في الطلاء الخارجي للمقاومة للضوء.
11. ماجى فضح وصورة تطوير
التعرض الخارجي والتنمية
12. النحاس نمط الكهربائية تصفيح
وقد أصبح هذا النحاس الثانوي، والغرض الرئيسي هو لرشاقته خط النحاس وفيا سميكة.
13. تين نمط الكهربائية تصفيح
الغرض الرئيسي منه هو النقش مقاومة، وحماية أنه يغطي لن هاجم الموصلات النحاسية (الحماية الداخلية لجميع خطوط النحاس وفيا) في تآكل القلوية من النحاس.
14. قطاع مقاومة
ونحن نعلم بالفعل هذا الغرض، ومجرد استخدام طريقة كيميائية، يتعرض سطح النحاس.
15. النحاس حفر
ونحن نعلم أن غرض حماية القصدير احباط محفورا جزئيا أدناه.
16. LPI طلاء الجانب 1 & المسمار الجاف وLPI طلاء الجانب 2 والمسمار الجاف وصورة كشف وصورة تطوير والعلاج الحراري قناع اللحيم
يتعرض قناع لحام إلى منصات استخدامها، وكثيرا ما يقال أن الثقوب النفط، والنفط وحفر فعلا الخضراء في المنطقة الخضراء، والنفط الأخضر لا يحتاج إلى تغطية منصات والمناطق المكشوفة الأخرى. التنظيف السليم يمكن الحصول على ميزات سطح مناسبة.
النهاية 17. السطحية
طلاء HASL لحام HAL (المعروف باسم HAL) وتراجع عملية أولا على تدفق ثنائي الفينيل متعدد الكلور، ثم غمس في اللحام المنصهر، وبعد ذلك من بين اثنين من السكاكين الهواء عن طريق الهواء المضغوط بسكين في الهواء الحرارة لتفجير جندى الزائد على الدوائر المطبوعة مجلس، في الوقت نفسه القضاء على فائض حفرة لحام المعادن، مما أدى إلى مشرق، على نحو سلس، والطلاء لحام موحدة.
فنجر الذهب، مصمم الغرض حافة الموصل، سد الموصل حيث بلغت الصادرات الأجنبية مجلس الاتصال، وبالتالي الحاجة للغش هذه العملية. اختار الذهب بسبب تفوق الموصلية والأكسدة مقاومته. ومع ذلك، لأن تكلفة الذهب تنطبق فقط لخداع عالية جدا، الذهب المحلي مطلي أو كيميائيا.
تفاصيل المنتج:
|
تسليط الضوء: | إلكترونيّ دارة لوح,لوحات دوائر الطباعة,printing circuit boards |
---|

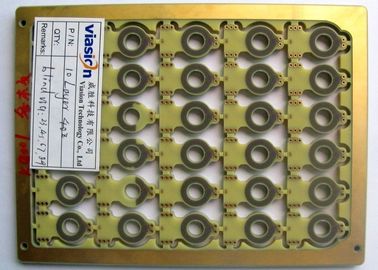

4 OZ النحاس الثقيلة متعدد الكلور المجالس FR4 TG135 مع مكفوفين ودفن فيا
مواصفة:
مادة | FR4 TG135 |
عدد طبقة | 4 طبقات |
سماكة مجلس | 3.0MM |
سماكة النحاس | 4 أوقيات |
الحد الأدنى لحجم الحفر | 0.2mm و |
الحد الأدنى أثر والفجوة | 0.15mm و |
صقل الأسطح | الذهب الغمر |
التطبيقات | المنتج الشبكات |
تقنية خاصة | النحاس الثقيلة 4OZ |
أعمى ودفن عبر: 1-2، 3-4، 5-6، 7-8 |
حلبة المجلس ثنائي الفينيل متعدد الكلور
لا | بند | القدرات التقنية |
1 | طبقات | 1-20 طبقات |
2 | ماكس. حجم اللوحة | 508 × 610 مم |
3 | دقيقة. مجلس سمك | 2-طبقة 0.12mm |
4-طبقة 0.4MM | ||
6-طبقة 0.6mm و | ||
8-طبقة 0.90mm | ||
10-طبقة 1MM | ||
4 | دقيقة. خط العرض / الفضاء | 0.127mm (4mil) |
5 | ماكس. سماكة النحاس | 5OZ |
6 | دقيقة. S / M الملعب | 0.075mm (3MIL) |
7 | دقيقة. حجم الحفرة | 0.15mm و(6mil) |
8 | ثقب ديا. التسامح (PTH) | ± 0.05mm (2mil) |
9 | ثقب ديا. التسامح (NPTH) | + 0 / -0.05mm (2mil) |
10 | حفرة موقف الانحراف | ± 0.05mm (2mil) |
11 | التسامح مخطط | ± 0.10mm (4mil) |
12 | تويست وبنت | <0.7٪ |
13 | مقاومة العزل | 100MΩ عادي |
14 | القوة الكهربائية | > 1.3kv / مم |
15 | S / M كشط | > 6H |
16 | الإجهاد الحراري | 288 درجة مئوية 20Sec |
17 | اختبار الجهد | 50-300V |
18 | دقيقة. أعمى / دفن عبر | 0.15mm و(6mil) |
19 | تشطيب السطح | HAL، ENIG، OSP، التصفيحات AG، تصفيح الذهب، HAL القصدير والفضة |
20 | المواد | FR4، H-TG، تفلون، روجرز، الخزف، الألومنيوم، النحاس قاعدة، CEM-3، CEM-1، Halgenfree |
التطبيقات:
مجال الاتصالات
معدات الاتصالات السلكية واللاسلكية التقليدية، FTTP، VOIP، خدمات الوسائط المتعددة، شبكات البيانات ومنتجات البنية التحتية لتكنولوجيا المعلومات والمنتجات بنية تحتية لاسلكية، مكبر للصوت السلطة، الخطان ومجمعات، والترانزستورات الطاقة العالية، الخ
ملحقات الكمبيوتر
طابعات الراقية، مودم كابل، والموجهات اللاسلكية، والهواتف الملكية الفكرية، والمنتجات الاستهلاكية والمكاتب، والنظام المصرفي الخ
مستهلك
أجهزة الكمبيوتر، وأجهزة التلفزيون والكاميرات ومسجلات الفيديو الرقمية (DVR)، ومنتجات المحمولة، LED، الخ
السيارات
أنظمة سلامة الركاب، وأنظمة التحكم في المحرك، وأكياس الهواء، ومنتجات التحكم في الجر، الخ
عالية الحاسبات النهاية والتخزين
الكمبيوتر عالية الأداء والخادم، ونظام الحاسوب ومعدات التخزين والذاكرة، الخ
صناعة
إمدادات الطاقة، لوحة التحكم الرئيسية، ورصد، منتجات الدوائر التلفزيونية المغلقة، معدات لمراقبة السيارات، صناعة الروبوت، ومنتجات التحكم في الوصول الخ
طبي
التصوير بالرنين المغناطيسي (MRI)، التصوير المقطعي (CT)، ووحدات إزالة الرجفان الاستجابة لحالات الطوارئ، مراقبة المرضى، والأجهزة التي تزرع في الجسم، ونظم الجراحة الروبوتية، القياسات الحيوية والتشخيص والمعدات، الخ
عسكر
الأقمار الصناعية والرادارات والطائرات، وحدة التحكم وأجهزة الاتصالات وغيرها.
الاختبار والقياس
عدادات الطاقة، واختبار الكهرباء، واختبار الحراري، واختبار خفيف، واختبار الشبكة والغاز واختبار النفط والمنتجات الأشعة تحت الحمراء، ومعدات اختبار أشباه الموصلات، DUT والتحقيق بطاقات، ونظم التفتيش ويفر، الخ
ميزة تنافسية:
التسعير الجيد |
لا موك وعينة مجانية |
توصيل سريع |
ذات نوعية جيدة والموافقات الدولية |
خدمة العملاء كبيرة |
التسليم في الوقت المحدد |
تنوعا طريقة شحن |
مجموعة واسعة من ثنائي الفينيل متعدد الكلور توريد |
SMT والظهور حفرة التجميع |
محطة واحدة جاهزة للخدمة EMS |
