المقدمة
يمكننا أن نجعل واحد / مجلس جهين، لوحة متعددة الطبقات، وارتفاع الكثافة مجلس، بما في ذلك ملب مع أعمى / دفن عبر ثقوب
المواد الرئيسية قاعدة
FR-1، FR-2، FR-4، CEM-1، CEM-3، صفح التردد العالي مع مختلف ثابت العزل الكهربائي (المستوردة أو من الموردين المحليين)، صفح قاعدة الألومنيوم، الألومنيوم معدن الأساسية
علينا أن نختار أفضل الموردين المواد الأساسية مثل شركائنا، مثل KB وShengyi لضمان منتجاتنا ذات جودة عالية.
صقل الأسطح
حار ليف الهواء ص الرصاص HASL مجانا، الغمر الذهب / الفضة / القصدير، طلاء الذهب، OSP
مجلس سمك
الداخلية الأساسية سماكة 0.15-1.5mm، لوحة الانتهاء من سمك 0.20-3mm
خدمة
* - وثائق شاملة التدقيق لمنع الأخطاء في PCB جربر وبوم.
* - اقتراح أفضل بديل الجودة مع انخفاض السعر.
* - الدعم الهندسي للاختبار وتقديم اقتراحات لانتاج كميات كبيرة.
* - اقتراح أفضل طريقة الشحن.
* - تسجيل التجمع للحفاظ على التصميم الخاص بك آمنة.
تفاصيل المنتج:
شروط الدفع والشحن:
|
| تسليط الضوء: | لوحة الدوائر الإلكترونية,الكلور الدوائر المطبوعة متنها |
||
|---|---|---|---|

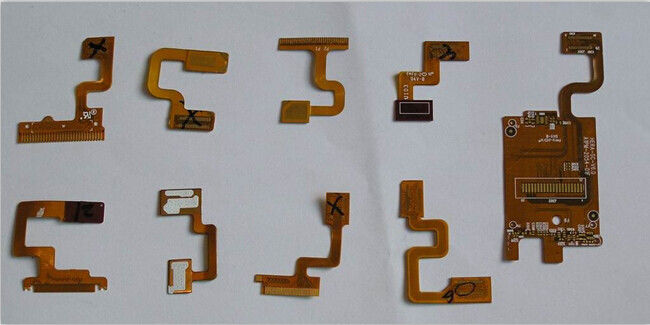

واحد من جانب الحيوانات الأليفة مرنة مطبوعة الهاتف الخليوي مجلس الدائرة 250V دس
تفصيل سريع:
اسم | FPCB | مواد | النحاس: 1 أوقية بي: 1 ميل |
اللون | شفاف، أحمر، أصفر، الأخضر، blue.Pink. والأرجواني | المعالجة السطحية | نقية-- القصدير تصفيح |
الحد الأدنى لحفرة البعد | 0.3MM | مقاومة كيميائية | تلبية معيار إيبك: |
الحد الأدنى العرض الخطي | 0.08mm و | الحد الأدنى للمسافة الخطية | 0.08mm و |
التسامح الخارجي | +/- 0.05mm | لحام المقاومة | 280 أكثر من 10 ثانية |
تقشير القوة | 1.2 كجم / سم 2 | مقاوم للحرارة | -200 إلى +300 درجة مئوية |
مقاومة السطح | 1.0 * 1011 | Bandability: | تلبية معيار إيبك |
وصف:
المؤشرات الفنية الرئيسية
1. ماكس الحجم: واحد الوجهين، جهين: 600 ملليمتر * 500 ملليمتر متعدد الطبقات: 400 ملليمتر * 600 ملليمتر
2. سمك المعالجة: 0.2mm -4.0mm
3 النحاس احباط الركيزة سمك: 18μ (1 / 2OZ)، 35μ (1OZ)، 70μ (2OZ)
4 المواد المشتركة: فر-4، سيم-3، سيم-1، بوليتيتراكلورثيلين، فر-1 (94V0،94HB)
5. ضوء النحاس، النيكل-- مطلي، مذهب، هال؛ الغمر الذهب، المضادة للأكسدة، هاسل، الغمر القصدير، الخ.
التطبيقات :
1. الهاتف المحمول
يركز على لوحة الدوائر مرنة خفيفة الوزن وسماكة رقيقة. يمكن أن ينقذ بشكل فعال حجم المنتجات، اتصال سهل للبطارية، وميكروفون، وأزرار وفي واحد.
2. الكمبيوتر وشاشة لد
استخدام تكوين سطر واحد من لوحات الدوائر المرنة، وسماكة رقيقة. الإشارات الرقمية في الصورة، من خلال شاشة لد
3. مشغل الأقراص المدمجة
يركز على ثلاث خصائص التجمع الأبعاد من لوحات الدوائر المرنة وسماكة رقيقة. القرص المضغوط ضخمة لتحملها
4. محركات الأقراص
بغض النظر عن القرص الثابت، أو قرص مرن، يعتمد جدا على الشركة العامة للفوسفات ليونة عالية وسمك 0.1 ملم ضئيلة، وقراءة البيانات النهاية بسرعة. إما جهاز كمبيوتر أو دفتر.
5. أحدث التطبيقات
محركات الأقراص الصلبة (هدس، محرك الأقراص الصلبة) من الدائرة المعلقة (سو إنسي N سيريوت) ومكونات ز التعبئة والتغليف متن، الخ
مواصفات
اكتب | PCB | الوضعية | المنتجات الالكترونية |
اللون | أزرق | خاصية |
|
صلابة الجهاز | جامد | الأناشيد | حسب الطلب |
مواد | بيت / بيسي | مادة العزل | الراتنج العضوي |
أنا نسولاتيون طبقة ثيشنيس | جنرال لواء | أنتيفلامينغ التخصص | VO |
تجهيز تكنيك | توالت احباط | مواد التسليح | الألياف الزجاجية |
العازلة الراتنج | راتنج بوليميد | أسواق التصدير | عالمي |
القدرة العملية
1. الحفر: الحد الأدنى 0.1mm القطر
2. ثقب المعدن: الحد الأدنى الفتحة 0.2mm، سمك / فتحة نسبة 4: 1
3. عرض الأسلاك: الحد الأدنى: لوحة الذهب 0.10mm، لوحة القصدير 0.1mm
4. تباعد الأسلاك: الحد الأدنى: لوحة الذهب 0.10mm، لوحة القصدير 0.1 ملم
5. لوحة الذهب: سمك طبقة النيكل: ≧ 2.5μ، سمك طبقة الذهب: 0.05-0.1μm أو وفقا لمتطلبات العملاء
6. هاسل: سمك طبقة القصدير: ≧ 2.5-5μ
7. بانيلينغ: خط إلى حافة الحد الأدنى المسافة: 0.15 ملليمتر حفرة إلى حافة الحد الأدنى المسافة: 0.15 ملليمتر أصغر شكل التسامح: ± 0.1 ملليمتر
8. شوك المقبس: زاوية: 30 درجة، 45 درجة، 60 درجة العمق: 1-3mm
9. v قص: زاوية: 30 درجة، 35 درجة، 45 درجة العمق: سمك 2/3 الحد الأدنى للحجم: 80 ملليمتر * 80 ملليمتر
