المقدمة:

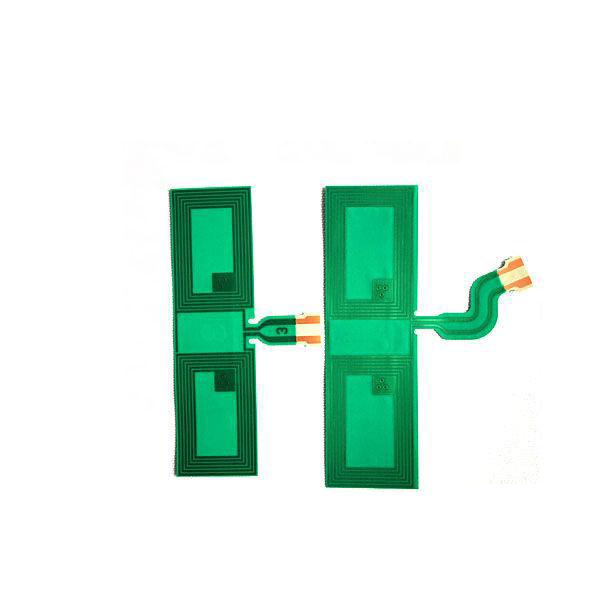

ثنائي الفينيل متعدد الكلور المرن، المعروف أيضا باسم دوائر مطبوعة مرنة أو الالكترونيات مرنة، وتوفير خيارات أكبر للمصممين والمهندسين عند تجميع الدوائر الإلكترونية.
هي التي شيدت عليها من مادة بلاستيكية مرنة وعالية الأداء، وعادة بوليميد، والتي تمكن المجلس لثني أو "المرن" أثناء الاستخدام. هذه المرونة يفتح لهم لاستخدامها في مجموعة واسعة من التطبيقات.
تفاصيل المنتج:
شروط الدفع والشحن:
|
| القاعدة المادية: | بي | سماكة نحاسيّ: | 1 oz |
|---|---|---|---|
| لوح سماكة: | 0.1mm | min. فتحة بئر حجم: | 0.2mm |
| min. خطّ عرض: | 0.075mm | min. خطّ تباعد: | 0.075mm |
| إنهاء سطحيّ: | تغطيس نوع ذهب | بي: | أصفر |
| بالشاشة الحريرية: | أبيض | ||
| إبراز: | مجلس الكلور المرن,ومرونة الدوائر المطبوعة |
||
مرنة الكلور مجلس الشركة العامة للفوسفات الصانع من شنتشن
شنتشن WonDa تقنية شركة Ltd.is المهنية المطبوعة تصنيع لوحات الدوائر الالكترونية. مع فريق مهندس اكسبيرينسيد لدينا، يمكننا أن نقدم لك خدمة أكثر مهنية. مع فريقنا المشتريات المهنية، ونحن يمكن أن توفر لك العرض الأكثر تنافسية.
القدرة الإنتاجية ثنائي الفينيل متعدد الكلور
| ملفات | جربر، PROTEL، Powerpcb، أوتوكاد، ORCAD، الخ | |
| مادة | FR-4، مرحبا-TG FR-4، مواد خالية من الرصاص (توافق RoHS)، CEM-3، CEM-1، الألومنيوم، وارتفاع وتيرة المادة (روجرز، تفلون، تاكونيك) | |
| طبقة رقم | 1-28 الطبقات | |
| سماكة مجلس | 0.0075 "(0.2mm و) -0.125" (الكتاب 3.2mm) | |
| مجلس سمك التسامح | ± 10٪ | |
| سماكة النحاس | 0.5OZ - 4OZ | |
| مراقبة مقاومة | ± 10٪ | |
| انفتال | 0.075٪ -1.5٪ | |
| Peelable | 0.012 "(0.3MM) -0.02" (0.5mm و) | |
| دقيقة تتبع العرض (أ) | 0.005 "(0.125mm) | |
| دقيقة عرض الفضاء (ب) | 0.005 "(0.125mm) | |
| دقيقة حلقي الدائري | 0.005 "(0.125mm) | |
| مصلحة الارصاد الجوية الملعب (أ) | 0.012 "(0.3MM) | |
| الكلور مع قناع الأخضر لحام وسطح LF-مجانا الانتهاء من بغا الملعب (ب) | 0.027 "(0.675mm) | |
| torlerance Regesiter | 0.05mm | |
| الحد الأدنى لحام قناع السد (أ) | 0.005 "(0.125mm) | |
| Soldermask التخليص (ب) | 0.005 "(0.125mm) | |
| تباعد دقيقة SMT الوسادة (ج) | 0.004 "(0.1MM) | |
| لحام قناع سمك | 0.0007 "(0.018mm) | |
| حجم الحفرة | 0.01 "(0.25mm) - 0.257" (6.5MM) | |
| حجم ثقب تول (+/-) | ± 0.003 "(± 0.0762mm) | |
| ابعاد متزنة | 06:01 | |
| حفرة التسجيل | 0.004 "(0.1MM) | |
| HASL | 2.5um | |
| HASL خالية من الرصاص | 2.5um | |
| الغمر الذهب | النيكل 3-7um الاتحاد الافريقي: 1-3u '' | |
| OSP | 0.2-0.5um | |
| الخطوط العريضة لوحة تول (+/-) | ± 0.004 '' (± 0.1MM) | |
| الميلا | 30 ° 45 ° | |
| V-قطع | 15 ° 30 ° 45 ° 60 ° | |
| صقل الأسطح | HAL، الرصاص HASL الحرة، والغمر الذهب، طلاء الذهب، الذهب الاصبع، غمر الفضة، غمر القصدير، OSP، والحبر الكربون، | |
| شهادة | بنفايات ISO9001: 2000 TS16949 SGS UL | |
| متطلبات خاصة | دفن والعمياء فيا، ومراقبة مقاومة، عبر المكونات، بغا لحام وإصبع الذهب | |
لدينا المهله
| طبقات | عينة | الطلب الأول | اعد الامر |
| جانب واحد | 3 أيام | 7 أيام | 6 أيام |
| ضعف الجانب | 4 أيام | 8 أيام | 7 أيام |
| 4 طبقة | 7 أيام | 9 أيام | 8 أيام |
| 6 طبقة | 8 أيام | 10 أيام | 9 أيام |
| 8 طبقة | 10 أيام | 12 يوم | 10 أيام |
| 10 طبقة | 12 يوم | 14 يوما | 12 يوم |
| اتحاد المحامين العرب قاعدة | 3 أيام | 8 أيام | 7 أيام |
| الشركة العامة للفوسفات 1 طبقة | 5 ايام | 8 أيام | 8 أيام |
مصنع والمنتج عرض
