المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
تسليط الضوء: | الكلور لوحات الدوائر المطبوعة,وجهين لوحات الدوائر المطبوعة |
---|

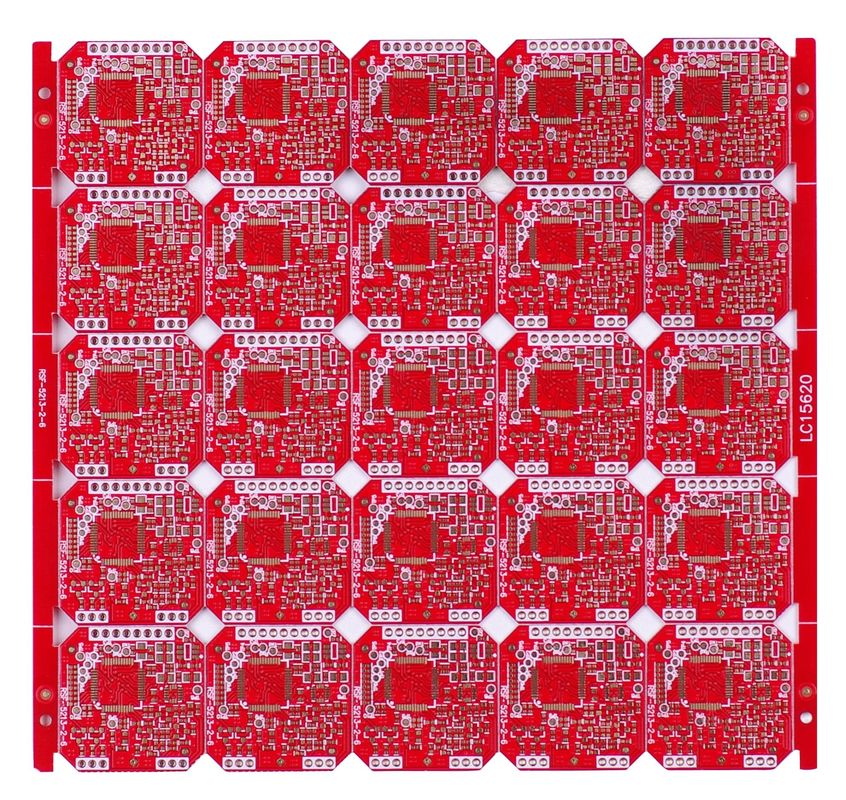

مخصص FR-4 الأحمر اللحيم قناع مجلس ضعف الجانب PCB 4 طبقات تلفيق
4 طبقات الكلور
1.20mm إنهاء سمك
1OZ الانتهاء من النحاس
يؤدي HASL الحرة النهاية
الأحمر اللحيم قناع
6/6 مل مين المسار / تباعد
0.25mm حجم ثقب
مخطط قص الخامس
العلامة التجارية: الصين الكلور تلفيق
القدرة PCB الفني
1. الملفات: جربر، PROTEL، Powerpcb، أوتوكاد، ORCAD، الخ
2. المواد: FR-4، مرحبا-TG FR-4، الرصاص المواد مجانية (توافق RoHS)، CEM-3، CEM-1،
الألومنيوم، وارتفاع وتيرة المادة (روجرز، تفلون، تاكونيك)
3. طبقة رقم: 1-28 الطبقات
4. مجلس سمك: 0.0075 "(0.2mm و) -0.125" (الكتاب 3.2mm)
5. مجلس سمك: التسامح: ± 10٪
6. النحاس سمك: 0.5OZ - 4OZ
7. مراقبة مقاومة: ± 10٪
8. انفتال: 0.075٪ -1.5٪
9. Peelable: 0.012 "(0.3MM) -0.02" (0.5mm و)
10. مين تتبع العرض (أ): 0.005 "(0.125mm)
11. مين الفضاء العرض (ب): 0.005 "(0.125mm)
12. مين حلقي الدائري: 0.005 "(0.125mm)
13. مصلحة الارصاد الجوية الملعب (أ): 0.012 "(0.3MM)
14. الكلور مع قناع لحام الخضراء وسطح LF-مجانا الانتهاء من بغا الملعب (ب): 0.027 "(0.675mm)
15. Regesiter التسامح: 0.05mm
16. مين اللحيم قناع السد (أ): 0.005 "(0.125mm)
17. Soldermask التخليص (ب): 0.005 "(0.125mm)
18. مين SMT الوسادة تباعد (ج): 0.004 "(0.1MM)
19. لحام قناع سمك: 0.0007 "(0.018mm)
20. حجم ثقب: 0.01 "(0.25mm) - 0.257" (6.5MM)
21. حجم ثقب التسامح: ± 0.003 "(± 0.0762mm)
22. نسبة الارتفاع: 06:01:00
23. هول التسجيل: 0.004 "(0.1MM)
24. HASL: 2.5um
25. الرصاص HASL الحرة: 2.5um
26. الغمر الذهب: النيكل: 3-7um الاتحاد الافريقي: 1-3u ''
27. OSP: 0.2-0.5um
28. لوحة المخطط التسامح: ± 0.004 '' (± 0.1MM)
29. الميلا: 30 ° 45 °
30. V-قطع: 15 ° 30 ° 45 ° 60 °
31. الانتهاء من السطح: HAL، HASL خالية من الرصاص، الغمر الذهب، طلاء الذهب، الذهب الاصبع، الغمر
الفضة، غمر القصدير، OSP، والحبر الكربون،
شهادة 32.: بنفايات ISO9001: 2000 TS16949 SGS UL
33. متطلبات خاصة: دفن والعمياء فيا، ومراقبة مقاومة، عبر المكونات، بغا لحام
والاصبع الذهبية.
