المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
| تسليط الضوء: | سريعة نماذج بدوره الكلور,وجهين لوحات الدوائر المطبوعة |
||
|---|---|---|---|

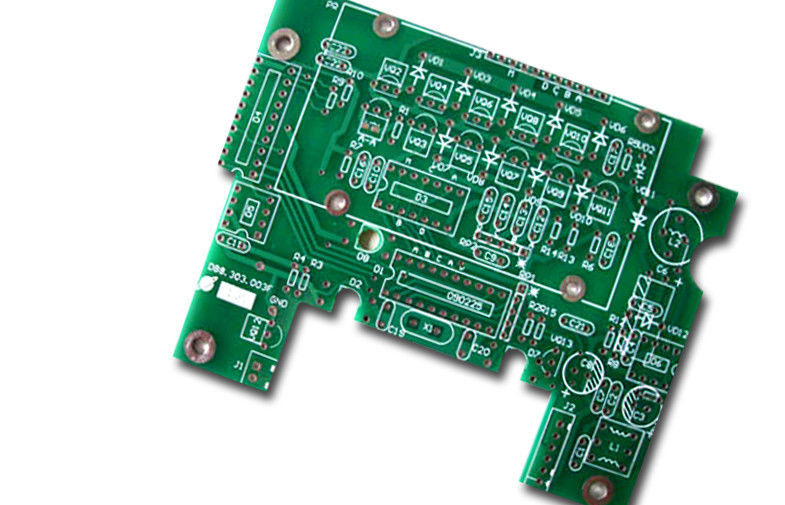

مزدوج تصنيع الكلور الوجهين، FR4 PCB المواد مع الغمر الذهب / ENIG التشطيب
> اسم العلامة التجارية: الشرق ثنائي الفينيل متعدد الكلور
> المواد: FR4
> العد طبقة: 4 طبقات
> مجلس السماكة: 1.6 ملم
> النحاس سمك: 1OZ
> الانتهاء من السطح: HASL
> لحام قناع: الأخضر (أعلى وبوت)
> بالشاشة الحريرية: الشاشة البيضاء (أعلى وبوت)
> مين الحفر / وسادة: 0.3MM / 0.5MM
> اخر:
> شهادة: UL، بنفايات، ISO9001،
ISO14001، TS16949
المتطلبات والخدمات بما في ذلك:
• خدمات التصميم والتقنية والاستشارية
• واحدة وعلى الوجهين (على حد سواء NPTH وPTH)
• Multlayers
• صفيح ساخن / الرصاص اللحيم
• الرصاص احلرية بنفايات
• الذهب أو الفضة الغمر
• الأصابع الذهبية
• مطلي النحاس والقصدير أو الفضة
• الإستنسل SMT
• قناع Peelable
• PCB العرض لوحة صفح
• حساس ضوء صفح الفيلم
• اختبار الكهربائية
• V التهديف
• خدمة نموذج الميزانية
• الاستعانة بمصادر خارجية الدولي
• UL Certication
• شهادة ضمان الجودة المطابقة
• تصفيح التخصصي شهادة قياس سماكة
التطبيق الرئيسي:
> صناعة الأمن:
نظام البناء الذكي، الاتصال الداخلي عبر الفيديو، DVR، كاميرا الشبكة، الخ
> جهاز الاتصالات:
سى دى ام ايه جهاز، لوحة مفاتيح، شبكة النفاذ وتسهيل انتقال واسع النطاق، الخ
> المعدات الكهربائية:
معدات الطاقة الرصد ومعدات إيفاد قوة، وارتفاع وتيرة التحول إمدادات الطاقة، الخ
> معدات الشبكة:
خادم الشبكة أو جهاز توجيه، VDSL، الخ
> معدات الكمبيوتر:
الكمبيوتر التحكم الصناعي، واللوحة الأم للكمبيوتر، إلخ
> الأدوات الطبية:
أداة الرنين المغناطيسي النووي (MRI)، CT، لون دوبلر، وترصد، الخ
> التكنولوجيا المتطورة:
الفضاء والصواريخ وأجهزة الرادار وغيرها من المنتجات العسكرية
> الإلكترونيات الاستهلاكية:
كاميرا رقمية، MP3، الإلكترونية سيارة
PCB القدرة
| لا | بند | القدرات التقنية |
| 1 | طبقات | 1-28 طبقات |
| 2 | المواد | FR4، مرحبا-TG، روجرز، الشركة العامة للفوسفات والألمنيوم |
| 3 | مجلس سمك | 0.2-5.0mm |
| 4 | الانتهاء من النحاس سمك | 1/2 OZ، 1-5 OZ |
| 5 | دقيقة. خط العرض / الفضاء | 0.1MM (4mil) |
| 6 | دقيقة. S / M الملعب | 0.1MM (4mil) |
| 7 | دقيقة. حجم الحفرة | 0.2mm و(8mil) |
| 8 | اللون قناع لحام | الأخضر والأزرق والأسود والأبيض والأصفر والأرجواني، وغيرها |
| 9 | بالشاشة الحريرية اللون | الأبيض والأسود والأصفر |
| 10 | تشطيب السطح | HAL (خالية من الرصاص)، الغمر الذهب، OSP |
| 11 | تقنية أخرى | إصبع الذهب، قناع peelable، غير عبر / فيا أعمى دفن مميزة السيطرة مقاومة، الخ |
| 12 | اختبار الموثوقية | تحلق التحقيق اختبار / اختبار لاعبا اساسيا، اختبار مقاومة، اختبار حام، ثقب اختبار مقاومة، الخ |
