المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | double sided دارة لوح,تصميم لوحة الدوائر المطبوعة,printed circuit board design |
||
|---|---|---|---|

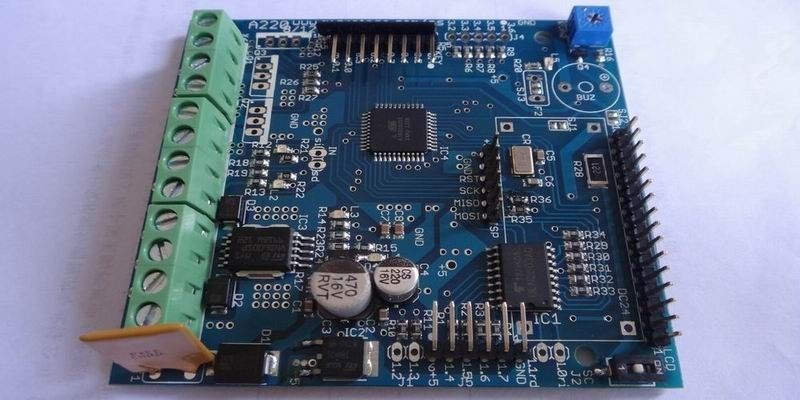

الوجهين LED / LCD TV نقرا مجلس PCB اللوحة الرئيسية عالمي من خلال حفرة
مواصفات
1، لا موك.مرحبا بكم في Rigao إلكترونيات .CO.، المحدودة.
- عقد تصنيع
- الخدمات الهندسية
- ثنائي الفينيل متعدد الكلور تصميم وتجميع وخدمة نسخة
- النماذج
- شراء مكونات
- الكابلات والأسلاك جمعيات
- البلاستيك وقوالب
- تحول سريع في جميع أنحاء
1. على الوجهين المواد FR4 1 أوقية مجلس النحاس الكلور
2. الأخضر قناع لحام، والذهب الغمر
3. بأسعار تنافسية
المواصفات العامة القدرة
الاحتياجات من المواد:
| حجم | Max.Finshed الحجم | 20.9 "x24.4" (530mm X 620MM) |
| مجلس سمك | معيار | 0.004 "to0.16" ± 10٪ (0.1mmto4.0mm ± 10٪) |
| دقيقة. | واحد / على الوجهين: 0.008 "± 0.004" (0.2mm و± 0.1MM) | |
| 4-طبقة: 0.01 "± 0.008" (0.4MM 0.1MM ±) | ||
| 8-طبقة: 0.01 "± 0.008" (0.4MM 0.1MM ±) | ||
| انحني اجلالا واكبارا وتطور | <7/1000 | |
| النحاس الوزن | وزن النحاس الخارجي | 0.5OZ ~ 3.0oz |
| الداخلية ايت النحاس | 0.5OZ ~ 3.0oz | |
| المواد الخشبية | FR-4، FR-1،، FR-2، CEM-1، CEM-3 | |
متطلبات عملية:
| قناع لحام | اللون | الأخضر، الضوء الأخضر، الأبيض، الأسود، البني الداكن والأصفر والأحمر والأزرق |
| دقيقة. جندى إزالة القناع | 0.003 "(0.07mm) | |
| سماكة | 0.0005 "-0.0007" (0.012mm-0.017mm) | |
| بالشاشة الحريرية | اللون | الأبيض والأسود والأصفر والأحمر والأزرق والأخضر |
| دقيقة. حجم | 0.006 "(0.15mm و) | |
| صقل الأسطح | HASL، HASL برميل مجانا، الغمر الذهب، الفضة الغمر، الغمر القصدير، OSP (Entek)، S / G الطلاء، ENEPIG، G / F والطلاء، والكربون | |
ضبط الجودة:
| الاختبار الكهربائية | تحلق تستر التحقيق | Y |
| الممانعة التي تسيطر عليها | تسامح | ± 10٪ |
| مقاومة اختبار | تكترونكس TDS8200 | |
| التوجيه | إنهاء ميلز اختبار | ± 0.006 "(0.15mm و) |
| CNC التسامح | ± 0.004 "(0.1MM) | |
| قص الخامس العمق V-قطع | FR-4 (1/3 + -0.1mm)؛ FR-1، FR-2، CEM-1، CEM-3 (02/01 + -0.1mm) | |
| قطع الخامس زاوية V-CUT | 15 °، 18 °، 30 ° | |
| V-CUT | الخط، حفرة، على شكل V |
القدرة التحويلية للمجلس الكلور
1). نوع المادة: CEM-3، FR-4، FR-4-TG170 / TG180، الهالوجين حر، روجرز، أرلون، تاكونيك، ايزولا، PTFE، بيرجكويست
2). المعالجة السطحية: HASL، HASL خالية من الرصاص، هال، فلاش الذهب، الذهب الغمر، OSP، ذهب إصبع
Palting، الانتقائي تصفيح سميك الذهب، الفضة الغمر، الغمر القصدير، والحبر الكربون، قناع peelable
3). قناع لحام اللون: الأخضر / مات أخضر / أزرق / الاصفر / أبيض / أسود / أحمر
4). مجلس الحجم: 650mm * 1000MM
5). طبقة مجلس الإدارة: 1L-26L
6). سماكة اللوح: 0.2mm ول6.0MM
7). الانتهاء من سماكة النحاس: 0.5 OZ إلى 6 OZ
8). دقيقة. حفر حجم ثقب: 3MIL (0.075mm)
9). دقيقة. خط العرض / خط التباعد: 3MIL / 3MIL
10). سماكة النحاس في حفرة:> 20um
11). مجلس التسامح سمك: ± 10٪
12). مخطط التسامح: التوجيه: ± 0.1mm، على الضرب: ± 0.1MM
13). ثقب التسامح: PTH: ± 0.076mm، NPTH: ± 0.05mm
14). مقاومة التسامح التحكم: ± 10٪
15). الاعوجاج وتويست: <0.75٪
16). اختبارها من قبل: الطائر التحقيق تستر، تركيبات اختبار، الفحص البصري
17). متطلبات خاصة: دفن والعمياء فيا، ومراقبة مقاومة، سميكة النحاس ثنائي الفينيل متعدد الكلور، والانتقائية طلاء الذهب 30 microinch
18). التنميط: الضرب، التوجيه، V-CUT، الميلا
19). شهادة: UL، ISO 9001، ISO14001، بنفايات
20). لدينا نظام إدارة الجودة الصوت، وضمان جودة جميع المنتجات
التصنيع عالية الدقة
نحن من حيث المبدأ هو بسيط، "قانون عن ظهر قلب، وتقديم أفضل."
قوتنا هي واضحة، "سنوات من الخبرات في ثنائي الفينيل متعدد الكلور وPCBA الميدان"
هدفنا هو تحقيق "لتكون المورد الأكثر موثوقية للثنائي الفينيل متعدد الكلور وPCBA."
توجهنا واضح، "التركيز على النماذج والأقل إلى حجم الأعمال المتوسطة
