المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
تسليط الضوء: | HDI 2Layers ثنائي الفينيل متعدد الكلور,جهين لوحات الدوائر المطبوعة,HDI PCB مجلس للموبايل |
---|

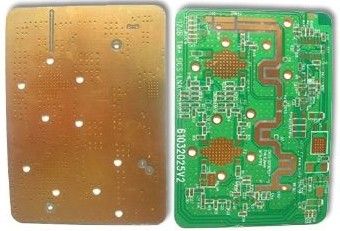

عالية التردد ثنائي الفينيل متعدد الكلور الوجهين مع اثنين من طبقة النحاس ملء HDI للجوال، مصنوعة من آرلون:
المواد: آرلون
طبقة مجلس: 2
مايكرو عن طريق: 100Ωm
سماكة اللوح: 1.6MM
تقنية السطح: ENIG وOSP
الحد الأدنى لحجم ثقب: 0.5mm و
التطبيق: لوحة الأجهزة الإلكترونية
الغمر الذهب وحبر الطباعة الأبيض
قناع لحام: LPI (فيلم الرطب)
طباعة الأخرى: طباعة الكربون، peelable قناع لحام / لحام maskplugged حفرة
التطبيق: مناسبة للموبايل
المواد الأساسية: ارتفاع درجة الحرارة FR4، الألمنيوم تقوم، بوليميد، royers، آرلون وغيرها من تفلون
طبقات: 1-26 طبقات الكلور القياسية، أعمى عن طريق ودفن عبر المجلس
مساحة الحد الأدنى المسار: 4 و 3 مليون الجزئي يسمح
أقصى سماكة اللوح: 6MM
التشطيبات: HAL، الخالي من الرصاص HAL، OSP العضوية، من الصعب وناعمة القصدير مطلي بالذهب، والفضة الغمر، والقصدير الغمر وأقل الكهربائية الذهب النيكل الغمر
