نوع المادة:
FR4، المواد غير الهالوجين، الألومنيوم قاعدة، كوبر قاعدة، المواد عالية التردد، سميكة احباط النحاس، 94-V0 (HB)، PI المواد، عالية TG: SL S1000-2، ITEQ: IT180
المعالجة السطحية: HAL، الغمر الذهب، غمر القصدير، الغمر فضة، نوع ذهب إصبع، OSP، HAL (الغمر الذهب، OSP، الغمر الفضة، الغمر تين) + نوع ذهب إصبع
تطبيق
وتطبق ثنائي الفينيل متعدد الكلور إلى مجموعة واسعة من الصناعات ذات التكنولوجيا العالية مثل: الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل المتواصل والجهد لتسويق ومنتجات الصادرات إلى أمريكا وكندا والنواحي أوروبا وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ.
التعليمات
ما هي أحجام الثقوب المتاحة؟
14 مل إلى 150 مل - 1 زيادات مل
150 مل إلى 200 مل - 5 مل الزيادات
فوق 200 مل - سيتم توجيه فتحات خروج
نحن نستخدم فقط تدريبات في وحدات إمبراطورية. سيتم تحويل الملفات التي قدمت في وحدات متري (ملم) إلى وحدات إمبراطورية (ميلز) وتقريب حتى مل المقبل.
اعتدت على تصميم وحدات متري في حين تم تحديد الموقع في وحدات إمبراطورية. هل هناك مخطط تحويل أستطيع أن أشير إلى؟
عند طلب اقتبس على الانترنت، ويمكن للشكل الاقتباس التعامل مع وحدات ملم وكذلك بوصة لأبعاد.
كيف يمكنني تحديد القواطع الداخلية / الطحن في تصميمي؟
ينبغي تحديد كل الداخلي القواطع / فتحات / الطحن في نفس الطبقة هو مخطط متنها. الحد الادنى للتوجيه حجم فتحة هو 32 مل. خلال فترة النظام، يرجى ذكر هذا الشرط في قسم "طلب خاص" بحيث المهندسين كام لدينا هو على علم به. هذا ليس شيئا نواجهها في كثير من الأحيان - لذلك هناك فرص أننا قد نغفل ذلك. تأكد من انها معروفة لنا.
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | FR4 | ما من من طبقة: | 2 |
|---|---|---|---|
| إنهاء السطحية: | Enig | لوح سماكة: | 0.8mm |
| سماكة نحاسيّ: | 1OZ | SolderMask: | أخضر |
| بالشاشة الحريرية: | أبيض | ||
| إبراز: | الطّرازيّة pcb صنع,الطّرازيّة دارة لوح,Prototype Circuit Boards |
||

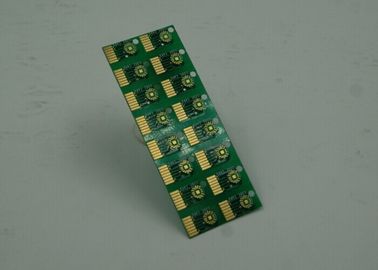

الذهبي فنجر نموذج بب لوحات إنيغ طلاء FR4 الأخضر لحام اخفاء
الإمكانية
عالية الدقة النموذج | الكلور إنتاج السائبة | ||
ماكس الطبقات | 1-28 طبقات | 1-14 طبقات | |
مين عرض الخط (ميل) | 3MIL | 4mil | |
مين مساحة الخط (ميل) | 3MIL | 4mil | |
دقيقة عن طريق (الحفر الميكانيكي) | سمك المجلس≤1.2mm | 0.15mm و | 0.2mm و |
سمك المجلس≤ 2.5mm | 0.2mm و | 0.3MM | |
سمك المجلس> 2.5mm | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
الجانب التموينية | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
سماكة مجلس | MAX | 8MM | 7MM |
MIN | 2 طبقات: 0.2mm؛ 4 طبقات: 0.35mm؛ 6 طبقات: 0.55mm؛ 8 طبقات: 0.7MM؛ 10 طبقات: 0.9mm | 2 طبقات: 0.2mm؛ 4 طبقات: 0.4mm؛ 6 طبقات: 0.6mm؛ 8 طبقات: 0.8mm | |
ماكس حجم المجلس | 610 * 1200MM | 610 * 1200MM | |
ماكس سمك النحاس | 0.5-6oz | 0.5-6oz | |
الغمر الذهب / الذهب مطلي سمك | الغمر الذهب: الاتحاد الافريقي، 1-8u " | ||
ثقب النحاس سميكة | 25um 1mil | 25um 1mil | |
تفاوت | سماكة مجلس | سمك المجلس≤1.0mm: + / - 0.1mm | سمك المجلس≤1.0mm: + / - 0.1mm |
مخطط التسامح | ≤100mm: +/- 0.1MM | ≤100mm: +/- 0.13mm | |
معاوقة | ± 10٪ | ± 10٪ | |
مين اللحيم قناع الجسر | 0.08mm و | 0.10mm | |
توصيل القدرة فياس | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
الوضعية
يتم تطبيق ثنائي الفينيل متعدد الكلور على مجموعة واسعة من الصناعات ذات التقنية العالية مثل: ليد، والاتصالات السلكية واللاسلكية، وتطبيق الكمبيوتر، والإضاءة، لعبة آلة، التحكم الصناعي، والطاقة والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل الدؤوب والجهد للتسويق، صادرات المنتجات إلى أمريكا وكندا وأوروبا المقاطعات وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ
وصف
1. المهنية الصانع من الكلور و بب الجمعية المتخصصة في واحد من جانب بب، ثنائي الوجهين بب، متعدد الطبقات بب، بب تخطيط وتصميم و بب الجمعية
2. المواد نوع: FR4، غير الهالوجين المواد، قاعدة الألومنيوم، قاعدة كوبر، عالية التردد المواد، سميكة النحاس احباط، 94-V0 (هب)، بي المواد، عالية تغ: سي S1000-2، إيتيك: IT180
3. المعالجة السطحية: هال، الغمر الذهب، الغمر القصدير، الغمر الفضة، الذهب الاصبع، أوسب، هال (الغمر الذهب، أوسب، الغمر الفضة، الغمر القصدير) + الذهب الاصبع
