المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
أنواع المواد
FR-4، CEM-1، CEM-3، IMS، وارتفاع TG، عالية التردد، الهالوجين حر، الألومنيوم قاعدة، قاعدة أساسية المعادن
المعالجة السطحية
HASL (LF)، فلاش الذهب، ENIG، OSP (خالية من الرصاص متوافق)، والحبر الكربون،
Peelable S / M، الغمر حج / القصدير، الذهب الاصبع الطلاء، ENIG + الاصبع الذهبية
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
تطبيق
الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والراقية الالكترونيات الاستهلاكية، ect.a
تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | لوحات الدوائر المطبوعة جامدة,تيراغرام عالية ثنائي الفينيل متعدد الكلور |
||
|---|---|---|---|

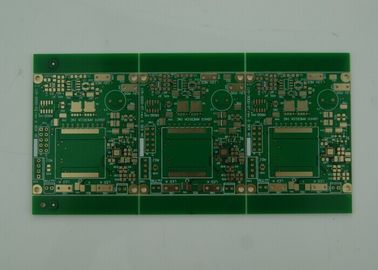

إنيغ إنهاء 4 طبقة FR4 بب تصنيع خدمة 1 أوز النحاس / الألومنيوم بب المجلس
المواصفات الرئيسية / الميزات الخاصة
| رقم. تعريف: | 4 |
| صفح مادة: | FR4 |
| صقل الأسطح: | ENIG |
| النحاس سمك: | 1 أوز النحاس |
| سماكة مجلس: | 1.6 مم (0.062 ") |
| حجم المجلس: | 8.00 "X 3.03" |
| لون القناع: | أخضر |
| لون بالشاشة الحريرية: | أبيض مع الحبر غير موصل |
| القابلية للاشتعال: | أول 94V-0 |
| صنعة: | الامتثال لل إيبك-A-600 و إيبك-6012 كلاس إي |
| توصيل حراري | - |
سعة
1. المهنية الصانع من الكلور المتخصصة في بب واحد من جانب، ثنائي الفينيل متعدد الكلور على الوجهين، متعدد الطبقات بب، تخطيط ثنائي الفينيل متعدد الكلور والتصميم.
2. المواد نوع: fr4، غير الهالوجين المواد، الألومنيوم قاعدة، كوبر قاعدة، عالية التردد المواد، سميكة النحاس احباط، 94-V0 (هب)، بي المواد. هاي تغ: سي S1000-2؛ إيتيك: IT180
3. الانتهاء من السطح: هاسل، الغمر الذهب، الغمر القصدير، الغمر الفضة، الذهب الاصبع، أوسب، هاسل (الغمر الذهب، أوسب، الغمر الفضة، الغمر القصدير) + الذهب الاصبع
| عالية الدقة النموذج | الكلور إنتاج السائبة | ||
| ماكس الطبقات | 1-28 طبقات | 1-14 طبقات | |
| مين عرض الخط (ميل) | 3MIL | 4mil | |
| مين مساحة الخط (ميل) | 3MIL | 4mil | |
| دقيقة عن طريق (الحفر الميكانيكي) | سمك المجلس≤1.2mm | 0.15mm و | 0.2mm و |
| سمك المجلس≤ 2.5mm | 0.2mm و | 0.3MM | |
| سمك المجلس> 2.5mm | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
| الجانب التموينية | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
| سماكة مجلس | MAX | 8MM | 7MM |
| MIN | 2 طبقات: 0.2mm؛ 4 طبقات: 0.35mm؛ 6 طبقات: 0.55mm؛ 8 طبقات: 0.7MM؛ 10 طبقات: 0.9mm | 2 طبقات: 0.2mm؛ 4 طبقات: 0.4mm؛ 6 طبقات: 0.6mm؛ 8 طبقات: 0.8mm | |
| ماكس حجم المجلس | 610 * 1200MM | 610 * 1200MM | |
| ماكس سمك النحاس | 0.5-6oz | 0.5-6oz | |
الغمر الذهب / الذهب مطلي سمك | الغمر الذهب: الاتحاد الافريقي، 1-8u " إصبع الذهب: الاتحاد الافريقي، 1-150u " مطلية بالذهب: الاتحاد الافريقي، 1-150u " النيكل مطلي: 50-500u " | ||
| ثقب النحاس سميكة | 25um 1mil | 25um 1mil | |
| تفاوت | سماكة مجلس | سمك المجلس≤1.0mm: + / - 0.1mm 1.0mm <سمك المجلس≤2.0mm: +/- 10٪ سمك المجلس> 2.0mm: +/- 8٪ | سمك المجلس≤1.0mm: + / - 0.1mm 1.0mm <سمك المجلس≤2.0mm: +/- 10٪ سمك المجلس> 2.0mm: +/- 8٪ |
| مخطط التسامح | ≤100mm: +/- 0.1MM 100 <≤300mm: +/- 0.15mm > 300MM: +/- 0.2mm و | ≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300MM: +/- 0.2mm و | |
| معاوقة | ± 10٪ | ± 10٪ | |
| مين اللحيم قناع الجسر | 0.08mm و | 0.10mm | |
| توصيل القدرة فياس | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
