المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
أنواع المواد
FR-4، CEM-1، CEM-3، IMS، وارتفاع TG، عالية التردد، الهالوجين حر، الألومنيوم قاعدة، قاعدة أساسية المعادن
المعالجة السطحية
HASL (LF)، فلاش الذهب، ENIG، OSP (خالية من الرصاص متوافق)، والحبر الكربون،
Peelable S / M، الغمر حج / القصدير، الذهب الاصبع الطلاء، ENIG + الاصبع الذهبية
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
تطبيق
الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والراقية الالكترونيات الاستهلاكية، ect.a
تفاصيل المنتج:
شروط الدفع والشحن:
|

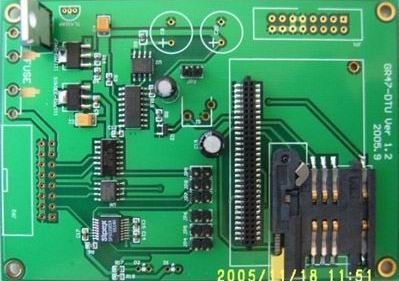

بدوره سريعة الجمعية جامد مجلس الكلور / الدوائر المطبوعة مجلس الجمعية
مواصفات
1. الكلور الجمعية على سمت ومجمع دبي للاستثمار
2. ثنائي الفينيل متعدد الكلور التخطيطي الرسم / التخطيط / إنتاج
3. PCBA استنساخ / مجلس التغيير
4. مكونات مصادر وشراء لPCBA
5. تصميم الضميمة وحقن صب البلاستيك
6. خدمات الاختبار. بما في ذلك: الهيئة العربية للتصنيع، FUCTION اختبار، في حلبة اختبار، الأشعة السينية لبغا اختبار، 3D لصق السماكة اختبار
7. جيم برمجة
الاقتباس المطلوب:
وهناك حاجة إلى المواصفات التالية للحصول على الاقتباس:
1) المواد الأساسية:
2) المجلس سمك:
3) سماكة النحاس:
4) المعالجة السطحية:
5) اللون من قناع لحام وبالشاشة الحريرية:
6) الكمية
7) ملف جربر وBOM
Huaswin المتخصصة في تصنيع ثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور والجمعية
قدرات PCBA:
النماذج السريعة
مزيج عالية، وانخفاض والمتوسطة الحجم بناء
SMT MinChip: 0201
بغا: 1،0-3،0 مم الملعب
من خلال حفرة التجميع
العمليات الخاصة (مثل طلاء امتثالي وبوتينغ)
القدرة بنفايات
IPC-A-610E وIPC / EIA-STD عملية صنعة
مواصفات مفصلة لتصنيع ثنائي الفينيل متعدد الكلور
1 | طبقة | 1-30 طبقة |
2 | مادة | CEM-1، CEM-3 FR-4، FR-4 السامي TG، |
3 | سماكة مجلس | 0.2mm و-6MM |
4 | Max.finished حجم مجلس الإدارة | 800 * 508mm |
5 | Min.drilled حجم ثقب | 0.25mm |
6 | عرض min.line | 0.075mm (3MIL) |
7 | min.line التباعد | 0.075mm (3MIL) |
8 | صقل الأسطح | HAL، HAL خالية من الرصاص والذهب الغمر / |
9 | سماكة النحاس | 0.5-4.0oz |
10 | اللون قناع لحام | أخضر / أسود / أبيض / أحمر / أزرق / أصفر |
11 | التعبئة الداخلية | فراغ التعبئة، كيس من البلاستيك |
12 | التغليف الخارجي | التعبئة الكرتون القياسية |
13 | ثقب التسامح | PTH: ± 0.076، NTPH: ± 0.05 |
14 | شهادة | UL، ISO9001، ISO14001، بنفايات، TS16949 |
15 | التنميط اللكم | التوجيه، V-CUT، الميلا |
خدمات الكلور الجمعية:
الجمعية SMT
اختيار تلقائي ومكان
وضع عنصر صغيرة مثل 0201
غرامة الملعب QEP - BGA
التفتيش البصري التلقائي
من خلال ثقب الجمعية
موجة لحام
جمعية اليد ولحام
مصادر المواد
IC قبل البرمجة / حرق على الخط
اختبار وظيفة على النحو المطلوب
اختبار الشيخوخة لLED والسلطة لوحات
كامل وحدة التجميع (التي تشمل البلاستيك، صندوق معدني، لفائف، والتجمع كابل الخ)
تصميم التعبئة والتغليف
امتثالي طلاء
كلا تراجع الطلاء وطلاء الرش العمودي هو متاح. حماية طبقة عازلة غير موصلة التي
تطبق على تجميع لوحات الدوائر المطبوعة لحماية التجمع الإلكترونية من التلف نتيجة
التلوث، رش الملح، والرطوبة والفطريات والغبار والتآكل الناجم عن البيئات القاسية أو الشديدة.
عندما المغلفة، كان مرئيا بوضوح على أنها مادة واضحة وبراقة.
مربع كامل البناء
حلول متكاملة "صندوق بناء" بما في ذلك إدارة المواد لجميع مكونات وقطع الكهربائية،
البلاستيك وعلب التغليف والطباعة والتعبئة والتغليف المواد
طرق الاختبار
اختبار الهيئة العربية للتصنيع
الشيكات للصق جندى
الشيكات لمكونات وصولا الى 0201 "
الشيكات لمكونات المفقودين، ويقابل، أجزاء غير صحيحة، والاستقطاب
الأشعة السينية التفتيش
يوفر X-راي عالية الدقة التفتيش من:
Bgas اليد
لوحات عارية
في دائرة الاختبار
في دائرة الاختبار يستخدم عادة بالاشتراك مع الهيئة العربية للتصنيع تقليل العيوب الوظيفية التي تسببها
مشاكل المكون.
السلطة حتى الاختبار
متقدمة اختبار وظيفة
فلاش جهاز البرمجة
الاختبار الوظيفي
عمليات نوعية:
1. الشهادات والمؤهلات العالمية: الواردة مراقبة الجودة (المواد الواردة التفتيش)
2. الأولى التفتيش المادة (FAI) عن كل عملية
3. IPQC: في عملية مراقبة الجودة
4. مراقبة الجودة: 100٪ اختبار والتفتيش
5. ضمان الجودة: ضمان الجودة على أساس تفتيش لمراقبة الجودة مرة أخرى
6. صنعة: IPC-A-610، البيئة والتنمية المستدامة
7. إدارة الجودة على أساس CQC، ISO9001: 2008، ISO / TS16949
