المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
أنواع المواد
FR-4، CEM-1، CEM-3، IMS، وارتفاع TG، عالية التردد، الهالوجين حر، الألومنيوم قاعدة، قاعدة أساسية المعادن
المعالجة السطحية
HASL (LF)، فلاش الذهب، ENIG، OSP (خالية من الرصاص متوافق)، والحبر الكربون،
Peelable S / M، الغمر حج / القصدير، الذهب الاصبع الطلاء، ENIG + الاصبع الذهبية
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
تطبيق
الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والراقية الالكترونيات الاستهلاكية، ect.a
تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | لوحات الدوائر المطبوعة جامدة,سريعة تشغيل ثنائي الفينيل متعدد الكلور |
||
|---|---|---|---|

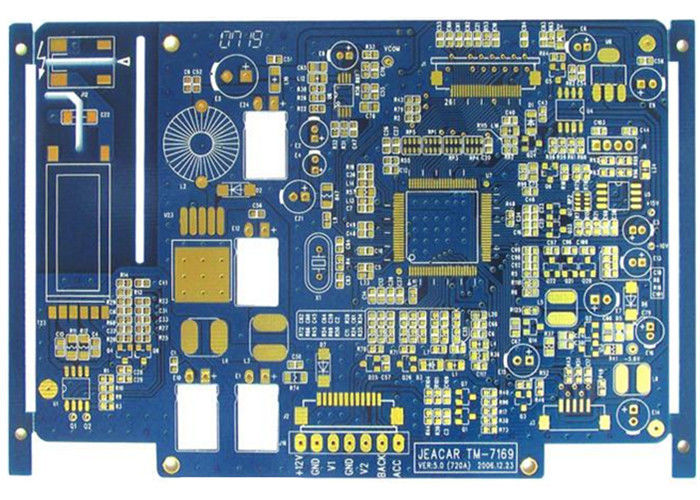

1 - 28 طبقة الألومنيوم قاعدة الأزرق 4 طبقة FR4 مخصص مطبوعة لوحات الدوائر مع فلاش الذهب 0.5 - 6oz
الوضعية
يتم تطبيق المنتجات لمجموعة واسعة من الصناعات ذات التقنية العالية مثل: ليد، والاتصالات السلكية واللاسلكية، وتطبيق الكمبيوتر، والإضاءة، لعبة آلة، التحكم الصناعي، والطاقة والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل الدؤوب والجهد للتسويق، صادرات المنتجات إلى أمريكا وكندا وأوروبا المقاطعات وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ
مواصفات
| عالية الدقة النموذج | الكلور إنتاج السائبة | |
ماكس الطبقات | 1-28 طبقات | 1-14 طبقات | |
مين عرض الخط (ميل) | 3MIL | 4mil | |
مين مساحة الخط (ميل) | 3MIL | 4mil | |
دقيقة عن طريق (الحفر الميكانيكي) | سمك المجلس≤1.2mm | 0.15mm و | 0.2mm و |
سمك المجلس≤ 2.5mm | 0.2mm و | 0.3MM | |
سمك المجلس> 2.5mm | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
الجانب التموينية | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
سماكة مجلس | MAX | 8MM | 7MM |
MIN | 2 طبقات: 0.2mm؛ 4 طبقات: 0.35mm؛ 6 طبقات: 0.55mm؛ 8 طبقات: 0.7MM؛ 10 طبقات: 0.9mm | 2 طبقات: 0.2mm؛ 4 طبقات: 0.4mm؛ 6 طبقات: 0.6mm؛ 8 طبقات: 0.8mm | |
ماكس حجم المجلس | 610 * 1200MM | 610 * 1200MM | |
ماكس سمك النحاس | 0.5-6oz | 0.5-6oz | |
الغمر الذهب / الذهب مطلي سمك | الغمر الذهب: الاتحاد الافريقي، 1-8u " |
| |
ثقب النحاس سميكة | 25um 1mil | 25um 1mil | |
تفاوت | سماكة مجلس | سمك المجلس≤1.0mm: + / - 0.1mm | سمك المجلس≤1.0mm: + / - 0.1mm |
مخطط التسامح | ≤100mm: +/- 0.1MM | ≤100mm: +/- 0.13mm | |
معاوقة | ± 10٪ | ± 10٪ | |
مين اللحيم قناع الجسر | 0.08mm و | 0.10mm | |
توصيل القدرة فياس | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
وصف
1. المهنية الصانع من الكلور و بب الجمعية المتخصصة في واحد من جانب بب، ثنائي الوجهين بب، متعدد الطبقات بب، بب تخطيط وتصميم و بب الجمعية
2. المواد نوع: FR4، غير الهالوجين المواد، الألومنيوم قاعدة، كوبر قاعدة، عالية التردد المواد، سميكة النحاس احباط، 94-V0 (هب)، بي المواد، عالية تغ: سي S1000-2، إيتيك: IT180
3. المعالجة السطحية: هال، الغمر الذهب، الغمر القصدير، الغمر الفضة، الذهب الاصبع، أوسب، هال (الغمر الذهب، أوسب، الغمر الفضة، الغمر القصدير) + الذهب الاصبع
أفضلية
1. بب المصنع مباشرة
2. بب لديها نظام مراقبة الجودة الشاملة
3. بب سعر جيد
4. بب تسليم سريع وقت التسليم من 48hours.
5. بب شهادة (إسو / أول E354810 / بنفايات)
6. 8 سنوات خبرة في تصدير الخدمة
7. بب لا موك / موف.
8. بب هي ذات جودة عالية. صارمة من خلال ثاوي (الآلي التفتيش البصري)، كا / ق، يطير بورب، إتستينغ
