المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
أنواع المواد
FR-4، CEM-1، CEM-3، IMS، وارتفاع TG، عالية التردد، الهالوجين حر، الألومنيوم قاعدة، قاعدة أساسية المعادن
المعالجة السطحية
HASL (LF)، فلاش الذهب، ENIG، OSP (خالية من الرصاص متوافق)، والحبر الكربون،
Peelable S / M، الغمر حج / القصدير، الذهب الاصبع الطلاء، ENIG + الاصبع الذهبية
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
تطبيق
الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والراقية الالكترونيات الاستهلاكية، ect.a
تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | ارتفاع تصميم ثنائي الفينيل متعدد الكلور سرعة وارتفاع وتيرة الكلور,high frequency pcb |
||
|---|---|---|---|

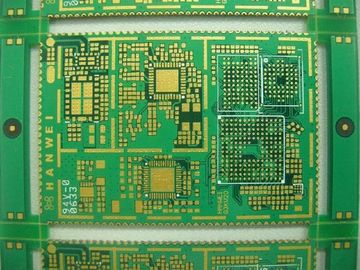

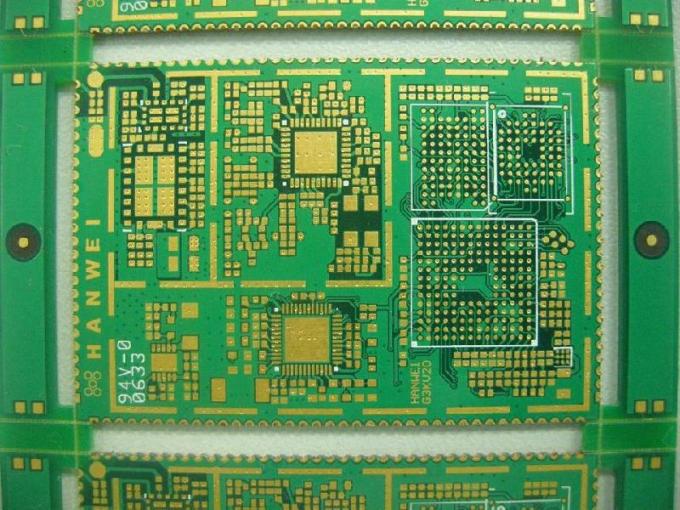

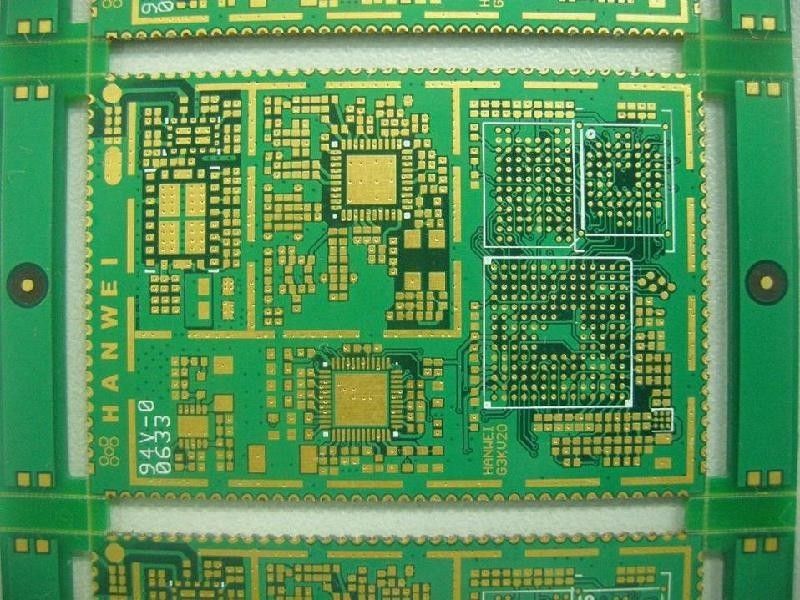

ARLON تفلون 6 طبقة عالية TG-خلية ثنائي الفينيل متعدد الكلور لوحة جامدة، مخصص ثنائي الفينيل متعدد الكلور لوحات
معلومات مفصلة عن المنتج | |
مواد خام | FR-4 (تيراغرام 180) |
عدد طبقة | 6-طبقة |
مجلس سمك | 2.0MM |
سماكة النحاس | 2.0oz |
صقل الأسطح | ENIG |
قناع لحام | أخضر |
بالشاشة الحريرية | أبيض |
دقيقة. تتبع العرض / تباعد | 0.075 / 0.075mm |
دقيقة. حجم الحفرة | 0.25mm |
ثقب جدار النحاس سمك | ≥20μm |
قياس | 300 × 400MM |
التعبئة والتغليف | الداخلية: في بالات بلاستيكية لينة معبأة فراغ |
تطبيق | الاتصالات، والسيارات، الخليوي، والكمبيوتر، والطبية |
ميزة | بأسعار تنافسية، وسرعة التسليم، تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، عينات مجانية، |
متطلبات خاصة | دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، |
شهادة | UL، ISO9001: 2008، بنفايات، REACH، SGS، الهالوجين خالية |
إنتاج القدرة على ثنائي الفينيل متعدد الكلور | ||
| بنود البند | |
صفح | اكتب | FR-1، FR-5، FR-4 السامي-TG، روجرز، ISOLA، ITEQ، |
سماكة | 0.2 ~ الكتاب 3.2mm | |
نوع الإنتاج | عدد طبقة | 2L-16L |
المعالجة السطحية | HAL، طلاء الذهب، الذهب الغمر، OSP، | |
قطع التصفيح | ماكس. حجم لوحة العمل | 1000 × 1200MM |
طبقة داخلية | سماكة الأساسية الداخلية | 0.1 ~ 2.0MM |
عرض الداخلي / تباعد | الحد الأدنى: 4 / 4mil | |
سماكة النحاس الداخلية | 1.0 ~ 3.0oz | |
بعد | مجلس سمك التسامح | ± 10٪ |
البينية محاذاة | ± 3MIL | |
حفر | تصنيع لوحة الحجم | الحد الأقصى: 650 × 560mm و |
الحفر قطر | ≧ 0.25mm | |
حفرة قطرها التسامح | ± 0.05mm | |
حفرة الوظيفة التسامح | 0.076mm ± | |
Min.Annular الدائري | 0.05mm | |
PTH + لوحة تصفيح | ثقب جدار النحاس سمك | ≧ 20um |
انتظام | ≧ 90٪ | |
الطبقة الخارجية | عرض المسار | الحد الأدنى: 0.08mm و |
المسار تباعد | الحد الأدنى: 0.08mm و | |
نمط تصفيح | الانتهاء من النحاس سمك | 1OZ ~ 3OZ |
EING / فلاش الذهب | النيكل سمك | 2.5um ~ 5.0um |
الذهب سمك | 0.03 ~ 0.05um | |
قناع لحام | سماكة | 15 ~ 35um |
جسر قناع لحام | 3MIL | |
أسطورة | خط العرض / خط التباعد | 6 / 6mil |
إصبع الذهب | النيكل سمك | ≧ 120u " |
الذهب سمك | 1 ~ 50u " | |
حار مستوى الهواء | القصدير سمك | 100 ~ 300u " |
التوجيه | التسامح من البعد | ± 0.1MM |
فتحة الحجم | الحد الأدنى: 0.4MM | |
قطع القطر | 0.8 ~ 2.4MM | |
اللكم | مخطط التسامح | ± 0.1MM |
فتحة الحجم | الحد الأدنى: 0.5mm و | |
V-CUT | V-CUT البعد | الحد الأدنى: 60MM |
زاوية | 15 ° 30 ° 45 ° | |
يبقى سمك التسامح | ± 0.1MM | |
الميلا | الميلا البعد | 30 ~ 300MM |
اختبار | اختبار الجهد | 250V |
Max.Dimension | 540 × 400MM | |
مراقبة مقاومة | | ± 10٪ |
الجانب التموينية | 12: 1 | |
الليزر الحفر الحجم | 4mil (0.1MM) | |
متطلبات خاصة | دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، | |
تصنيع المعدات الأصلية وخدمات التصميم | نعم فعلا | |
تفاصيل سريعة
