المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
التطبيقات

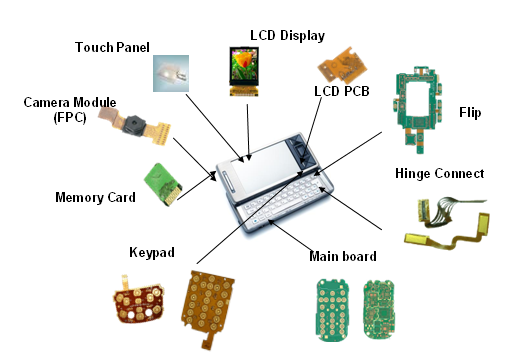

ثنائي الفينيل متعدد الكلور مرنة جامدة تقدم مجموعة واسعة من التطبيقات، بدءا من أنظمة الأسلحة والطيران العسكرية إلى الهواتف المحمولة والكاميرات الرقمية. على نحو متزايد، وقد استخدم جامدة مجلس المرن تلفيق في الأجهزة الطبية مثل أجهزة ضبط نبضات القلب عن القدرات الفضائية وتخفيض وزنهم. نفس المزايا لاستخدام جامدة ثنائي الفينيل متعدد الكلور المرن يمكن تطبيقها على أنظمة الأسلحة ومراقبة الأسلحة العسكرية.
في المنتجات الاستهلاكية، والعطف جامدة لا مجرد زيادة مساحة والوزن ولكن يحسن إلى حد كبير الموثوقية، والقضاء على العديد من الاحتياجات للمفاصل لحام وحساسة، والأسلاك الهشة التي تكون عرضة لمشكلات الاتصال. هذه ليست سوى بعض الأمثلة، ولكن ثنائي الفينيل متعدد الكلور فليكس الصلبة، يمكن استخدامها لصالح ما يقرب من جميع التطبيقات الكهربائية المتطورة بما في ذلك معدات الاختبار والأدوات والسيارات. غير متأكد ما الاحتياجات التكنولوجية لاستخدامها في مشروعك؟ استدعاء خبراء لدينا، ونحن يمكن أن تساعدك على معرفة ما إذا كنت بحاجة جامدة المرن، المرن أو HDI التكنولوجيا ثنائي الفينيل متعدد الكلور.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
تشمل المنتجات لدينا ثنائي الفينيل متعدد الكلور الخبرات الاتصالات السلكية واللاسلكية، والجمعيات النقالة الآلي والإلكترونيات الاستهلاكية، والكمبيوتر، والمعدات الطبية، والمنتجات الصناعية وغيرها بغض النظر عن أنه هو النموذج السريع بدوره، على المدى القصير أو الإنتاج الضخم الحجم الكبير.
مجلس الكلور المرن جامدة متاحة الآن مع خدمة OEM و ISO9001: 2008، UL، بنفايات، شهادات ISO14000. يتميز أيضا ENIG الانتهاء من السطح، 1OZ سماكة النحاس و1.6MM سمك متنها.

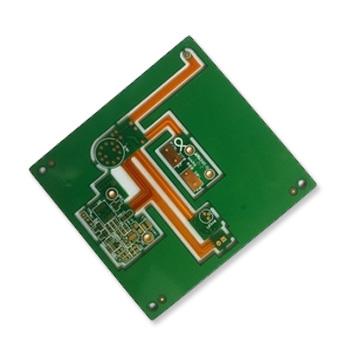

جامدة فليكس مجلس الكلور هو مزيج من لوحات الدوائر صلبة ومرنة والتي ترتبط بشكل دائم مع بعضها البعض. لأن هذا ميزة خاصة، ويستخدم على نطاق واسع ثنائي الفينيل متعدد الكلور جامدة فليكس لإنشاء الدوائر المخصصة الذي يساعد على حفظ الفضاء الداخلي من المنتج وتقليل حجم المنتج.
نحن المتخصصة في PCB جامدة، وثنائي الفينيل متعدد الكلور المرن وجامدة فليكس ثنائي الفينيل متعدد الكلور، وفي الوقت نفسه، ونحن توريد جميع أنواع جامدة والمرن لوحات الدوائر المطبوعة. يمكننا أن نقدم لك مجموعة واسعة من اختيار جامد فليكس PCB بأسعار معقولة. مرحبا بكم في زيارة لنا!
اسم المنتج | مرنة الكلور | PCB جامدة | جامدة فليكس PCB |
طبقات | 1-6L | 1-28L | 1-8L |
مادة اساسية | PI | اتحاد المحامين العرب، FR1، FR2، FR4، CEM1، CEM2، كوت | PI، FR4 |
سماكة النحاس | 1-3OZ | 1-6OZ | 1-6OZ |
حجم Min.Hole | 0.1MM | ||
Min.Line العرض | 0.1MM | ||
اللون جندى المقنع | الأخضر والأحمر والأسود والأبيض والأصفر | ||
اللون بالشاشة الحريرية | الأسود والأبيض والأصفر | ||
الشركة العامة للفوسفات القدرة الصانع:
طبقات | 1-6layers |
أنهى مجلس سمك | 0.1-0.2mm |
ماكس (مقدار) حجم لوحة | 600 * 250MM |
تتوفر شرائح المواد | PI، PET، الضعف الجنسي، RA |
الانتهاء من سمك التسامح المجلس | ± 10٪ |
الانتهاء من ثقب قطره (مين) | 0.2mm و |
الانتهاء من ثقب قطره (ماكس) | 6MM |
NPTH ثقب قطره التسامح | ± 0.05mm |
PTH حفرة قطرها التسامح | ± 0.05mm |
سمك رقائق النحاس | 12/09 / 18/35 / 70um |
دائرة العرض / تباعد (مين) | 0.075mm |
سطح نوع انتهى | غمر القصدير |
الذهب الغمر | |
OSP | |
الذهب مطلي | |
لوحة من الصفيح | |
الذهب فلاش ني / الاتحاد الافريقي سمك | 1-3U |
الغمر تين سمك | 6-12um |
القصدير platig thickeess | 10-15um |
حفر حفرة موقف التسامح | 0.075mm ± |
اللكم البعد التسامح | ± 0.05mm |
طبقة | 1-28 طبقات |
نوع المادة | FR-4، CEM-1، CEM-3، وارتفاع TG، FR4 الهالوجين حر، روجرز |
سماكة مجلس | 0.21mm إلى 7.0mm |
سماكة النحاس | 0.5 OZ إلى 7.0 OZ |
سماكة النحاس في حفرة | > 25.0 أم (> 1mil) |
حجم | ماكس. مجلس الحجم: 23 × 25 (580mm × 900MM) |
دقيقة. حفر ثقب الحجم: 3MIL (0.075mm) | |
دقيقة. خط العرض: 3MIL (0.075mm) | |
دقيقة. تباعد الأسطر: 3MIL (0.075mm) | |
تشطيبات السطح | HASL / HASL خالية من الرصاص، هال، والقصدير الكيميائية، والمواد الكيميائية الذهب، غمر الفضة / الذهب، OSP، طلاء الذهب |
تسامح | تشكيل التسامح: ± 0.13 |
ثقب التسامح: PTH: ± 0.076 NPTH: ± 0.05 | |
شهادة | UL، ISO 9001، ISO 14001 |
متطلبات خاصة | دفن وفيا العمياء + سيطرنا مقاومة + BGA |
جانبي | واللكم، والتوجيه، V-CUT، الميلا |
تقدم خدمات تصنيع المعدات الأصلية لجميع أنواع المطبوعة مجلس الجمعية الدوائر، فضلا عن المنتجات المغطى الإلكترونية. | |
