المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
| إبراز: | ضعف الجانب بب,جعل لوحات الدوائر المطبوعة |
||
|---|---|---|---|

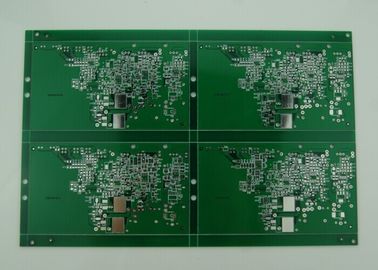

الأخضر لحام قناع 2 أوقية بب عالية الدقة النموذج بب تصنيع
المواصفات الرئيسية / الميزات الخاصة
| رقم. تعريف: | 2 |
| صفح مادة: | FR4 |
| صقل الأسطح: | HASL |
| النحاس سمك: | 2 أوز بعد الطلاء |
| سماكة مجلس: | 1.6 مم (0.062 ") |
| حجم المجلس: | 10.50 "X 6.82" |
| لون القناع: | أخضر |
| لون بالشاشة الحريرية: | أبيض مع الحبر غير موصل |
| القابلية للاشتعال: | أول 94V-0 |
| صنعة: | الامتثال لل إيبك-A-600 و إيبك-6012 كلاس إي |
| توصيل حراري | - |
تطبيق المنتج
يتم تطبيق ثنائي الفينيل متعدد الكلور على مجموعة واسعة من الصناعات ذات التقنية العالية مثل: ليد، والاتصالات السلكية واللاسلكية، وتطبيق الكمبيوتر، والإضاءة، لعبة آلة، التحكم الصناعي، والطاقة والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل الدؤوب والجهد للتسويق، صادرات المنتجات إلى أمريكا وكندا وأوروبا المقاطعات وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ
سعة
| عالية الدقة النموذج | الكلور إنتاج السائبة | ||
| ماكس الطبقات | 1-28 طبقات | 1-14 طبقات | |
| مين عرض الخط (ميل) | 3MIL | 4mil | |
| مين مساحة الخط (ميل) | 3MIL | 4mil | |
| دقيقة عن طريق (الحفر الميكانيكي) | سمك المجلس≤1.2mm | 0.15mm و | 0.2mm و |
| سمك المجلس≤ 2.5mm | 0.2mm و | 0.3MM | |
| سمك المجلس> 2.5mm | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
| الجانب التموينية | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
| سماكة مجلس | MAX | 8MM | 7MM |
| MIN | 2 طبقات: 0.2mm؛ 4 طبقات: 0.35mm؛ 6 طبقات: 0.55mm؛ 8 طبقات: 0.7MM؛ 10 طبقات: 0.9mm | 2 طبقات: 0.2mm؛ 4 طبقات: 0.4mm؛ 6 طبقات: 0.6mm؛ 8 طبقات: 0.8mm | |
| ماكس حجم المجلس | 610 * 1200MM | 610 * 1200MM | |
| ماكس سمك النحاس | 0.5-6oz | 0.5-6oz | |
الغمر الذهب / الذهب مطلي سمك | الغمر الذهب: الاتحاد الافريقي، 1-8u " إصبع الذهب: الاتحاد الافريقي، 1-150u " مطلية بالذهب: الاتحاد الافريقي، 1-150u " النيكل مطلي: 50-500u " | ||
| ثقب النحاس سميكة | 25um 1mil | 25um 1mil | |
| تفاوت | سماكة مجلس | سمك المجلس≤1.0mm: + / - 0.1mm 1.0mm <سمك المجلس≤2.0mm: +/- 10٪ سمك المجلس> 2.0mm: +/- 8٪ | سمك المجلس≤1.0mm: + / - 0.1mm 1.0mm <سمك المجلس≤2.0mm: +/- 10٪ سمك المجلس> 2.0mm: +/- 8٪ |
| مخطط التسامح | ≤100mm: +/- 0.1MM 100 <≤300mm: +/- 0.15mm > 300MM: +/- 0.2mm و | ≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300MM: +/- 0.2mm و | |
| معاوقة | ± 10٪ | ± 10٪ | |
| مين اللحيم قناع الجسر | 0.08mm و | 0.10mm | |
| توصيل القدرة فياس | 0.25mm - 0.60mm | 0.70mm - 1.00mm | |
لقد مرت iso9001-2000 نظام مراقبة الجودة المصادقة ومصدقة من أول. لتوسيع السوق الدولية، ونحن تنفيذ الإنتاج النظيف والعمل الجاد تلبية متطلبات إسو: TS16949. سنستمر باستمرار الاستفادة من التكنولوجيا لدينا، الموظفين، التسويق، الخ، لخدمة عملائنا من جميع أنحاء كلمة من منتجات ذات جودة عالية.
