المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك

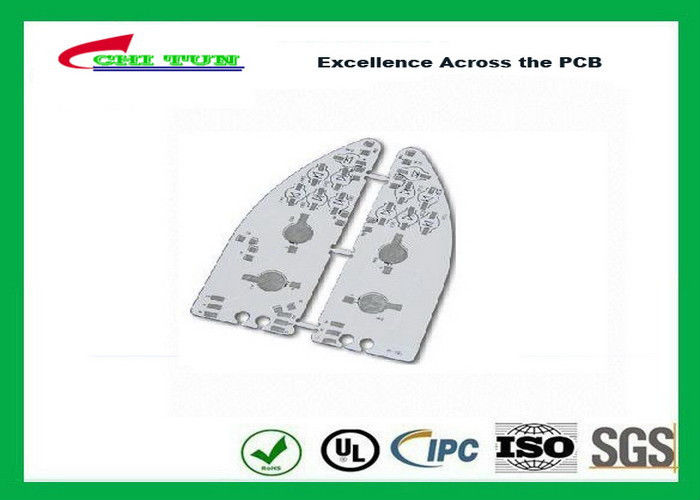

تفاصيل المنتج:
شروط الدفع والشحن:
|
| Material: | Aluminum | Layer: | 2 |
|---|---|---|---|
| Thickness: | 1.6mm | ||
| إبراز: | مزدوج ثنائي الفينيل متعدد الكلور طبقة مزدوجة الكلور الجانب,double side pcb |
||
وصف المنتج | |
رقم الموديل: | CTEL0210124 |
عدد طبقة: | 2Layer |
مادة: | AL |
إنهاء سمك: | 1.6MM |
النحاس: | 35UM |
PCB الحجم: | 1369 * 145.5mm |
خط العرض / خط الفضاء | 10 / 10mil |
Min.Hole حجم: | 0.5MM |
| صقل الأسطح : | HASL |
قناع لحام الخضراء | |
لا sillkscreen | |
الطحن وطلاء فتحات نصف | |
التصنيع باستخدام الحاسب الآلي / لوحة واحدة مع 8 أنواع مختلفة | |
مكان المنشأ: | الصين |
اسم العلامة التجارية: | CHITUN |
شهادة: | UL، بنفايات، ISO |
معيار: | معيار التصنيف الدولي للبراءات |
الخيارات التقنية لوحات الدوائر الأساسية المعدنية
1 طبقة | الملاحظات | |
|---|---|---|
مادة | الألومنيوم الأساسية، FR4 غطاء | |
ماكس. حجم | 500MM X 500MM | |
سمك الألومنيوم | 1.5mm، و2.0MM | |
النحاس الأولي | 35μm (ل1.5MM)، 140μm (ل2.0MM) | |
سطح | الخالي من الرصاص HAL، الغمر الذهب والقصدير الغمر | |
توافق RoHS | نعم فعلا | |
2 طبقات مطلي من خلال | ||
مادة | الألومنيوم الأساسية، FR4 غطاء | |
ماكس. حجم | 600MM X 600MM | |
سمك الألومنيوم | 1.2MM، 1.5MM، 1.6MM | |
0.8MM، 1.0MM، 2.0MM | ||
أساس من النحاس | 18μm، 35μm، 70μm، 105μm، 140μm | |
سطح | الخالي من الرصاص HAL، الغمر الذهب والقصدير الغمر | |
توافق RoHS | نعم فعلا | |
معلمات التصميم | ||
دقيقة. عرض موصل | 200μm | |
دقيقة. تباعد موصل | 200μm | |
دقيقة. حلقة الحلقي | 150μm | |
دقيقة. عبر (PTH) | 0.3MM |
س: 1. هل يمكنني الحصول على عينة؟
ج: نعم، يمكننا أن نرسل لك لدينا عينة لفحص الجودة
س: 2. ما هي المهلة الزمنية؟
ج: نموذج يحتاج 1-3 أيام، والإنتاج الضخم يحتاج 7-10 أيام، أيضا وفقا لحجم النظام
س 3. هل لديك أي حد موك؟
ج: لدينا موك هو 1PCS
س: 4. كيف كنت تقوم بشحن البضاعة وكيف يستغرق تصل؟
ج: السفينة ونحن عادة من قبل شركة دي إتش إل، يو بي إس، فيديكس أو تي ان تي. وعادة ما يستغرق 3-5 أيام للوصول.
س: 5. ملف ما يجب أن تقدمه؟
ج: جعل ثنائي الفينيل متعدد الكلور يجب تقديم ملف جربر (PROTEL، الكلور السلطة، ملف منصات)، يجب أن PCBA تقديم ملف جربر وقائمة BOM.
س: 6. نحن نريد لزيارة الشركة الخاصة بك؟
ج: لا توجد مشكلة، ونحن على انتاج وتجهيز المشاريع، نتطلع إلى وصولك، ونحن سوف تقودك الى زيارة المصنع ومصنع معالجة.
