المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Service: | PCB, PCBA, ODM, OEM | Materia: | FR4/FR1/CEM-1/CEM-2/Metal Core |
|---|---|---|---|
| Solder Mask: | Green/Yellow/Red/Black | Surface Finish: | HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver |
| Production: | Gerber File or Design Data Needed. | ||
| إبراز: | مزدوجة من جانب الدوائر المطبوعة المجلس,الكلور ضعف الجانب |
||

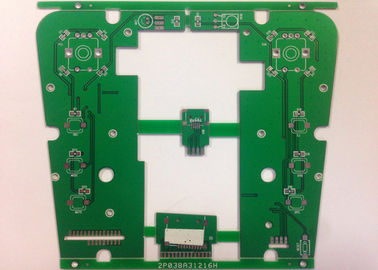

الأخضر اللحيم قناع PCB مزدوجة من جانب مع الأبيض بالشاشة الحريرية لحام آلة HASL
تفاصيل سريعة:
إنتاج الكلور اللوحات الإلكترونية المطبوعة | ||
هندسة العمليات | العناصر | القدرة الإنتاجية |
مجلس صفح | مجلس سمك | 0.2 ~ الكتاب 3.2mm |
نوع المنتج | طبقات | 2L-16L |
تصفيح | ماكس. حجم لوحة | 500 × 600MM |
طبقات داخل | سماكة الأساسية داخل | 0.1 ~ 2.0MM |
للبحث عن المفقودين الداخلي | الحد الأدنى: 4 / 4mil | |
سماكة النحاس الداخلية | 1.0 ~ 3.0oz | |
البعد التسامح | مجلس سمك التسامح | ± 10٪ |
بين محاذاة طبقة | ± 3MIL | |
التسامح الحفر | قياس لوحة | الحد الأقصى: 660 × 600MM |
حفر البعد | ≧ 0.25mm | |
حفرة قطرها التسامح | ± 0.05mm | |
حفرة الوظيفة التسامح | 0.076mm ± | |
Min.Annular الدائري | 0.05mm | |
PTH + لوحة تصفيح | ثقب جدار النحاس سمك | ≧ 20um |
انتظام | ≧ 90٪ | |
الطبقة الخارجية | عرض المسار | الحد الأدنى: 0.08mm و |
المسار تباعد | الحد الأدنى: 0.08mm و | |
تصفيح نمط | الانتهاء من النحاس سمك | 1OZ ~ 2OZ |
EING / فلاش الذهب | النيكل سمك | 2.5um ~ 5.0um |
الذهب سمك | 0.03 ~ 0.05um | |
قناع لحام | سماكة | 15 ~ 35um |
جسر قناع لحام | 3MIL | |
الطول | خط العرض / خط التباعد | 6 / 6mil |
ENIG | النيكل سمك | ≧ 120u " |
الذهب سمك | 1 ~ 50u " | |
الميلا | الميلا البعد | 30 ~ 300MM |
التوجيه | التسامح من البعد | ± 0.1MM |
فتحة الحجم | الحد الأدنى: 0.4MM | |
قطع القطر | 0.8 ~ 2.4MM | |
اللكم | مخطط التسامح | ± 0.1MM |
فتحة الحجم | الحد الأدنى: 0.5mm و | |
V-CUT | V-CUT البعد | الحد الأدنى: 60MM |
زاوية | 15 ° 30 ° 45 ° | |
يبقى سمك التسامح | ± 0.1MM | |
حار مستوى الهواء | القصدير سمك | 100 ~ 300u " |
اختبار | اختبار الجهد | 250V |
Max.Dimension | 680 × 600MM | |
مراقبة مقاومة | تسامح | ± 10٪ |
الجانب التموينية | 12: 1 | |
الليزر الحفر الحجم | 4mil (0.1MM) | |
أوصاف لوحات الدوائر | |
المواد الأساسية | TG-180 FR4 |
مجلس سمك | 1.6 ملم |
عدد طبقة | 2 طبقة |
سماكة النحاس | 2 أوقية |
صقل الأسطح | HASL خالية من الرصاص |
قناع لحام | أخضر |
بالشاشة الحريرية | أبيض |
أثر تباعد | 0.075mm |
حجم الحفرة | 0.3MM |
حفرة النحاس سمك | ≥20μm |
قياس | 212 × 157mm |
حزم | الخارجي: كرتون كرتون مع الأشرطة مزدوجة الداخلية: في بالات بلاستيكية لينة معبأة فراغ |
شهادة | UL، ISO9001: 2008، بنفايات، REACH، SGS |
التفوق | تصنيع المعدات الأصلية والتصميم، وبأسعار تنافسية، وسرعة التسليم، |
متطلبات خاصة | بغا لحام وذهب إصبع مقبولة دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، |
التطبيقات | الاتصالات، والسيارات، الخليوي، والكمبيوتر، والطبية |
