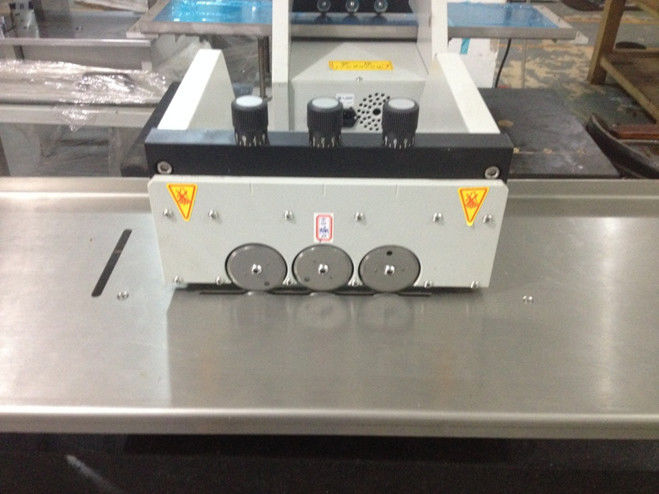

آلة القطع بثلاثة أخدود على شكل V معدات إزالة لوحة PCB بسمك 0.6mm-3.0mm (الموديل: YSVC-3S)
سمات
1. مع طريقة القطع الفريدة ، يتم قطع لوحة الدائرة بستة شفرات.وهي عبارة عن مجموعة تتكون من شفرة واحدة علوية وواحدة سفلية ، وهي أيضًا وحدة قطع.هناك ثلاث مجموعات أ ، ب ، ج.تنقسم عملية القطع بأكملها إلى ثلاث مراحل من المجموعة أ التي قطعت 40٪ لوح ثم إلى سكين نصل المجموعة ب مقطوعًا من خلال قطع الأخدود حسب المجموعة أ لإكمال 40٪ أخرى. يتم قطع آخر 20٪ بواسطة شفرة المجموعة ج والتشطيب .نظرًا لأن حجم كل قطع صغير ، انخفض الضغط الناتج أثناء تقدم القطع بأكثر من 80٪ مقارنةً بالقطع التقليدي في كل مرة.
وبالتالي فإن حافة اللوح وسطحه يكونان أملسان للغاية دون التواء.حاليًا ، إنها الآلة الوحيدة التي يمكن أن تضمن صفيحة الألمنيوم بدون تشوه بعد القطع.
2. بسبب القطع المتعدد ، تكون عملية القطع سلسة للغاية وتحسن بشكل كبير من قدرة موقع أخدود V-CUT.
حتى لو كان الأخدود V-CUT بفتحة ضحلة ، فلن تقفز اللوحة من الشفرة ، وتجنب الجانب المعاكس.
3. لأن قوة القطع للشفرة صغيرة.عبد بمواد فولاذية عالية السرعة مستوردة من السويدية.تم تحسين متانة الشفرة بشكل كبير ، ويمكن أن تصل مدة الخدمة إلى عام واحد أو أكثر عند قطع لوح الألمنيوم.
4. يتم معايرة جميع شفرات القطع بواسطة جهاز قياس تداخل الليزر بتردد مزدوج.تأكد من أن السكين الأخير يمكنه الاستمرار في القطع بدقة في الفتحات التي تم قطعها بالفعل بواسطة السكين السابق. يكون اهتزاز نقطة السكين أقل من 0.02 مم.ضمان جودة قص مثالية.
تحديد
نموذج | YSVC-3S مع منصة 2.4 متر |
البعد | 880 * 420 * 320 مم (L * W * H) |
طول PCB مناسب | غير محدود |
سرعة القطع | 300 ~ 500 مم / ثانية. |
سمك القطع | 0.6-5.0 مم |
أدنى مسافة للمكونات من v-groove | 1 ملم |
الجهد االكهربى | 220 فولت / 50 هرتز أو 110 فولت |
أقصى ارتفاع للمكون | 20 ملم |
وزن الآلة | 52 كجم |
فترة ضمان الجهاز | سنة واحدة |
