تفاصيل المنتج:
شروط الدفع والشحن:
|
| اكتب: | حاليا | انتاج الطاقة عامل: | 0,8 |
|---|---|---|---|
| مرحلة: | مرحلة واحدة | حماية: | أكثر من حمولة / الوقت / الجهد، ماس كهربائى الخ |
| عرض: | شاشة LCD الرقمية | رمز النظام المنسق: | 8504402000 |
| إبراز: | على الانترنت أوبس الموردين,وشكا من الانترنت امدادات الطاقة |
||

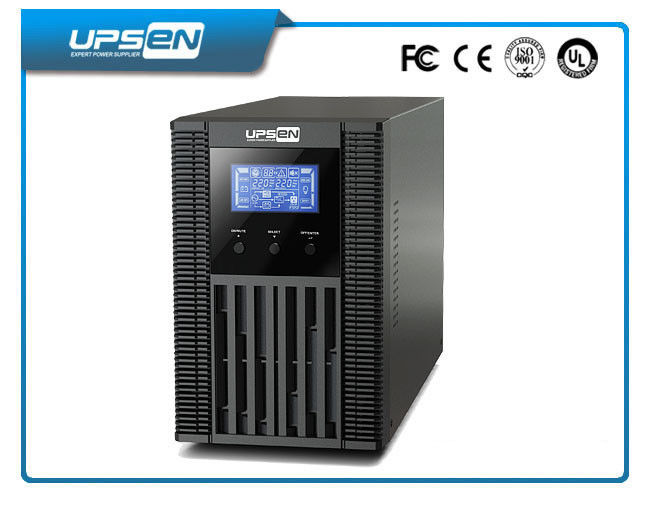

صحيح مزدوج تحويل عالية التردد على الانترنت أوبس 1000Va / 800W مع 6 منافذ إيك
دلائل الميزات
• تور أونلين و دوبل كونفيرزيون تيش
• 1000Va يو بي إس يحمل في ثناياه عوامل 2PCS من البطاريات 12V 9AH
• محض موجة جيبية الموجي الناتج
• تحكم المعالجات الدقيقة يحسن الموثوقية
• تصحيح معامل قدرة الدخل
• معامل القدرة الناتج 0.8
• الجهد مساهمة واسعة (110 V - 300 V)
• وضع محول المتاحة
• وضع إكو لتوفير الطاقة
• مولد متوافق
• توسيع قدرة الشاحن إلى 6A لنماذج طويلة المدى
• سنمب الذكية يعمل بشكل جيد مع إما أوسب أو رس-232 معا
• عرض شامل يسمح سهولة الرصد والوصول إلى حالة أوبس
الوضعية:
أجهزة الكمبيوتر، أجهزة الكمبيوتر، خوادم، غرف البيانات، الاتصالات، الاتصالات، المرور، نظام البنك، أتم
مكتب الضرائب، مدرسة الخ
المواصفات الفنية
| الأخضر اختيار أونلين أوبس دليل الاختيار | ||||
| نموذج | G1K (L) | G2K (L) | G3K (L) | |
| مرحلة | مرحلة واحدة مع الأرض | |||
| سعة | 1000 فا / 800 واط | 2000 فا / 1600 W | 3000 فا / 2400 W | |
| إدخال | ||||
| الجهد الاسمي | 100/110/115/120 / 127VAC أو 200/208/220/230 / 240VAC | |||
| مدى جهد المدخلات | 55-145 فاك أو 110-300 فاك | |||
| نطاق الترددات | 40 هرتز ~ 70 هرتز | |||
| عامل القوى | ≧ 0.99 @ الجهد الاسمي (تحميل 100٪) | |||
| انتاج | ||||
| الناتج الجهد | 100/110/115/120 / 127VAC أو 200/208/220/230 / 240VAC | |||
| تنظيم الجهد | ± 1٪ | |||
| نطاق التردد (المدى المتزامن) | 47 ~ 53 هرتز أو 57 ~ 63 هرتز | |||
| نطاق التردد (بات الوضع) | 50 هرتز أو 60 هرتز ± 0.1 هرتز | |||
| نسبة كريست الحالية | 3: 1 | |||
| التشوه التوافقي | ≦ 3٪ ثد (تحميل خطي)؛ ≦ 6٪ ثد (الحمل غير الخطية) | |||
| وقت النقل | أس إلى دس | صفر | ||
| العاكس إلى الالتفافية | 4 مللي ثانية (نموذجي) | |||
| الموجي (بات الوضع) | موجة جيبية نقية | |||
| نجاعة | ||||
| إلى وضع أس | 88٪ | 89٪ | 90٪ | |
| إلى وضع البطارية | 83٪ | 87٪ | 88٪ | |
| البطارية | ||||
| نموذج قياسي | نوع البطارية | 12 V / 9 ه | 12 V / 7AH | 12 ه / 7 ه |
| أعداد | 2 | 6 | 6 | |
| وقت التغذية النموذجي | 4 ساعات استرداد إلى 90٪ القدرات | |||
| الشحن الحالي (بحد أقصى) | 1.0 أ | |||
| شحن الجهد | 27.4VDC ± 1٪ | 82.1 فك ± 1٪ | 82.1 فك ± 1٪ | |
| نموذج طويل المدى * | نوع البطارية | اعتمادا على قدرة البطاريات الخارجية | ||
| أعداد | 3 | 6 | 8 | |
| الشحن الحالي (بحد أقصى) | 1.0A / 2.0A / 4.0A / 6.0 A | |||
| شحن الجهد | 41.0VDC ± 1٪ | 82.1 فك ± 1٪ | 109.4VDC ± 1٪ | |
| مؤشرات | ||||
| LCD | مستوى الحمل، مستوى البطارية، وضع أس، وضع البطارية، وضع الالتفافية، ومؤشرات الخطأ | |||
| إنذار | ||||
| وضع البطارية | السبر كل 4 ثوان | |||
| البطارية ضعيفة | السبر كل ثانية | |||
| الزائد | السبر مرتين كل ثانية | |||
| خطأ | سبر مستمر | |||
| جسدي - بدني | ||||
| نموذج قياسي | البعد، d × العرض × الارتفاع (مم) | 397 × 145 × 220 | 419X190X318 | |
| الوزن الصافي (كلغ) | 13 | 26 | 28 | |
| نموذج طويل المدى * | البعد، d × العرض × الارتفاع (مم) | 282 × 145 × 220 | 397 × 145 × 220 | |
| الوزن الصافي (كلغ) | 4.6 | 6.8 | 7.4 | |
| بيئة | ||||
| رطوبة | 20-90٪ ر @ 0- 40 ° C (دون تكاثف) | |||
| مستوى الضوضاء | أقل من 50dBA @ 1 متر | |||
| إدارة | ||||
| سمارت رس-232 / أوسب | يدعم ويندوز 2000/2003 / زب / فيستا / 2008/7/8، لينكس، يونكس، وماك | |||
| اختياري سنمب | إدارة الطاقة من مدير سنمب ومتصفح الويب | |||
* نموذج المدى الطويل متوفر فقط في أنظمة 200/208/220/230 / 240VAC.
مزايا تنافسية:
1: ثلاث سنوات الضمان ل أوبس على الانترنت، و 1٪ مجانا أوبس أو 2٪ لوحات بب الحرة
3: جيدة بعد-- مبيعات الخدمة، سنكون كامل المسؤول عن أي أخطاء الناجمة عن جانبنا
4: الخبرة المهنية في مجال السلطة أكثر من 10 سنوات
5: المهنية الدعم التقني قبل وبعد البيع
6: الاستجابة في الوقت المناسب، وقت التسليم السريع وعمليات مرنة لتلبية أي طلبات العملاء الخاصة.
7: الحرة أوم وأوديإم الخدمة
8: تنافسية الأسعار والجودة ومنتجات ناضجة
