تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الجزء: | ARJ11B-MESAO-AA-ELU2 | RJ45 يحمي: | نعم |
|---|---|---|---|
| سرعة: | 10/100 قاعدة | يؤدى: | الأخضر / Greeen |
| وصلة أسلوب: | جاك | عبر rf: | ARJ11B-MESAO-AA-ELU2 => LPJxxxNL |
| إبراز: | RJ45 مع مغناطيسي,rj45 رافعة مغنطيسيّ,rj45 smt connector |
||

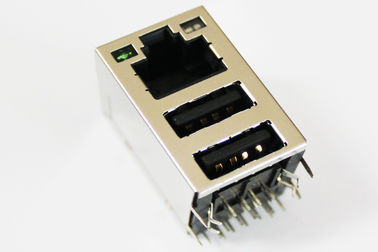

1. 1 × 1 ميناء RJ45 موصل مع G / G LEDs
2. 10 / 100M RJ45 جاك ARJ11B-MESAO-AA-ELU2
3. PCB جبل RJ45 جاك
4. من خلال ثقب موصل RJ45
5. RJ45 مع مغناطيسات متكاملة
6. الملفات: PDF / 3D / ISG / Stp / Step / Datasheet
وصف:
1. ميزات نوع المنتج:
1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى)
2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1
3. الخصائص الكهربائية:
1) محمية = نعم
4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم
5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور
6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل
7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك
8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،
موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS
9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم
10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85
التطبيقات:
يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL
ميزة تنافسية:
تجربة إنتاج 16 عاما ،
1100 موظف ،
اختبار 100 ٪
وقت التسليم مرنة
3. المغناطيسي rj45 جاك العميل الرئيسي:
TEXAS INTRUMENTS SAMSUNG GE SONY CANNON FLEXTRONICS
LINK-PP هي أفضل مزود لـ Texas Instruments و Samsung و General Electric. مرحبا بكم في زيارة الموقع الإلكتروني لشركة Texas Instruments: http://www.ti.com/tool/beaglebk#0
سوف ننظر إلى شعارنا: "LINK-PP" على BeagleBone Black.
BeagleBone Black هو منصة تطوير منخفضة التكلفة ومفتوحة المصدر ومدعومة بالمجتمع لمطوري معالجات ARM® Cortex ™ -A8 وهواة. قم بتشغيل Linux في أقل من 10 ثوانٍ وابدأ في تطوير معالج Sitara ™ AM335x ARM Cortex-A8 في أقل من 5 دقائق باستخدام كبل USB واحد فقط.
