المقدمة
مزدوجة من جانب وسائل وحة الدوائر لديها النحاس على الوجهين، والثقوب معدني، وهذا هو النحاس على الوجهين، والنحاس ثقوب داخل
كلا الطرفين لديه لوحة الأسلاك مزدوج، ولكن لاستخدام الأسلاك على كلا الجانبين. يجب أن يكون كلا الجانبين في الغرفة مع التوصيلات الكهربائية مناسبة. "جسر" بين هذه الدائرة يسمى فيا. توجيه ثقب في ثنائي الفينيل متعدد الكلور، معدنية محشوة أو المغلفة مع الثقوب، والتي يمكن أن تكون متصلا الموصلات على كلا الجانبين. لأن المنطقة المزدوجة لوحة مرتين كبير مثل من لوحة واحدة، لوحة مزدوجة لحل الأسلاك لوحة واحدة متداخلة بسبب صعوبة (يمكن أن تحول إلى الجانب الآخر من الحفرة)، فمن أكثر ملاءمة للاستخدام في أكثر تعقيدا من واحد -panel الدائرة.
مزايا
مقارنة مع واحد والتحكم: الأسلاك مريحة وبسيطة وكثيفة العمالة الأسلاك أصغر، وأقصر طول الخط.
ضعف حلبة المجلس خطوات التصميم
1. إعداد الخطط الدائرة
2. إنشاء ملف جديد وتحميل مكتبة حزمة عنصر الكلور
3، لوحة التخطيط
4 في الجدول شبكة ومكونات
5، مكونات التخطيط التلقائي
6، وتعديل تخطيط
7، وتحليل كثافة الشبكة
8 والقواعد الأسلاك مجموعة
9 التوجيه التلقائي
10، يدويا ضبط الأسلاك
تفاصيل المنتج:
شروط الدفع والشحن:
|

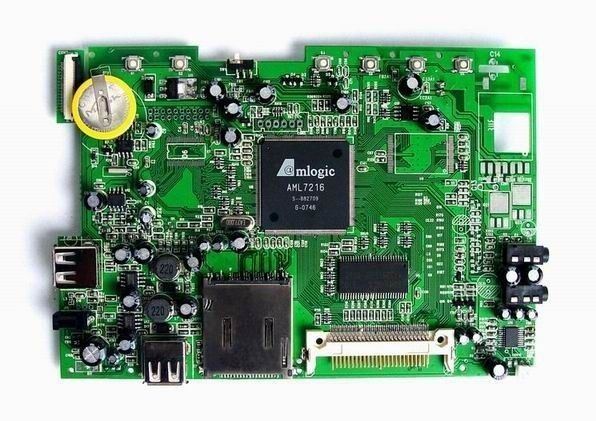

مجلس الكلور جنب 1.Double
2.HASL تشطيب الأسطح
التسليم في الوقت المحدد 3.short
أجل 4.Small التيار هم vailabe
وتقدم 5.OEM
• HDI اللوحات الإلكترونية المطبوعة
المحيط الهادئ PCB هي شركة إنتاج الرائدة المتخصصة في إنتاج كمية صغيرة والنماذج الكلور متنوعة. نحن إدارة الوقت للوصول الى السوق سريع للمعايير لضمان الجودة.
• القدرة على تصنيع عامة
| فئة | وصف | قدرة |
| تنسيقات الملفات | جربر files- فضل | 274-X، 274-D، DPF، بنك التنمية العماني ++ |
| ملف الحفر | X & Y تنسق، مع أحجام أداة المضمنة | |
| حجم | ماكس. أبعاد النهائية | 580mm العاشر 800mm و- واحدة / على الوجهين |
| 550MM X 800mm و- متعدد الطبقات | ||
| مجلس سمك | معيار | 1.6mm و± 10٪ |
| دقيقة. | واحد / الوجهين: 0.2mm و± 0.1MM | |
| 4-طبقة: 0.4MM 0.1MM ± | ||
| 6-طبقة: 0.6mm و± 0.1MM | ||
| 8-طبقة: 1.0MM 0.1MM ± | ||
| 10-طبقة: 1.0MM ± 0.12mm | ||
| 12-طبقة: 1.2MM ± 0.12mm | ||
| ... | ||
| 32-طبقة: 4.0MM 0.4MM ± فما فوق | ||
| ماكس. | 6.3MM ± 10٪ | |
| انحني اجلالا واكبارا وتطور | <7/1000 | |
| نحاس | وزن النحاس الخارجي | 1OZ ~ 10oz سعرنا |
| وزن | الداخلية ايت النحاس | 1 / 3OZ ~ 6oz |
| المواد الخشبية | FR4 (عالية TG، خالية من الهالوجين)، FR5، ISOLA (FR408،370HR)، تفلون، النسبة الثابتة وروجرز (RO4003، RO4350، RO4450)، لوحة الألومنيوم (واحدة، على الوجهين) | |
| FR4 سماكة | 1.6MM | |
| عالية TG FR4 (170 درجة مئوية) | 1.6MM | |
| قطع المجلس | ماكس. عدد الطبقات | 32 |
| دقيقة. سمك طبقات الداخلية (باستثناء النحاس سمك) | 0.07mm | |
| حفر | دقيقة. حجم | 0.1MM |
| ماكس. حجم | 6.0MM | |
| حفر الانحراف | ± 0.002 "(0.050mm) | |
| PTH حفرة التسامح | ± 0.003 "(0.075mm) | |
| NPTH حفرة التسامح | ± 0.002 "(0.050mm) | |
| زاوية من وسع | 80 °، 90 °، 100 °، 120 ° | |
| تصفيح | دقيقة. حجم الحفرة | 0.0008 " |
| ابعاد متزنة | 20 | |
| خرط | تتبع التسامح العرض | ± 20٪ |
| دقيقة. عرض التتبع / الفضاء (1OZ الانتهاء من وزن النحاس بدءا من 1 / 3OZ) | 0.003 "/ 0.003" (0.08mm و) | |
| دقيقة. عرض التتبع / الفضاء (1OZ الانتهاء من وزن النحاس بدءا من 1 / 2OZ) | 0.004 "/ 0.004" (0.1MM) | |
| دقيقة. عرض التتبع / الفضاء (2OZ النهائي وزن النحاس) | 0.005 "/ 0.005" (0.127mm) | |
| دقيقة. عرض التتبع / الفضاء (3OZ النهائي وزن النحاس) | 0.008 "/ 0.008" (0.2mm و) | |
| دقيقة. عرض التتبع / الفضاء (4OZ النهائي وزن النحاس) | 0.012 "/ 0.012" (0.3MM) | |
| الطبقات الداخلية | دقيقة. الفضاء من الحفر إلى نمط الداخلي | 0.1MM |
| دقيقة. الفضاء من حلقة الحلقي إلى نمط الداخلي | 0.1MM | |
| طبقة إلى طبقة تسجيل | ± 0.003 "(0.08mm و) | |
| قناع لحام | اللون | الأخضر والأخضر الفاتح والأخضر غير لامع، والأبيض، والمتطرفة أبيض، أسود، أسود لامع، البني الداكن والأصفر والأحمر والأزرق وشفافة |
| دقيقة. جندى إزالة القناع | 0.003 " | |
| سماكة | 0.0004 " | |
| بالشاشة الحريرية | اللون | الأبيض والأسود والأصفر والأحمر والأزرق والأخضر |
| دقيقة. عرض التتبع | 0.005 " | |
| دقيقة. حجم | 0.028 "/ 0.028" | |
| اختبار الكهربائية | الهيئة العربية للتصنيع | Y |
| تحلق تستر التحقيق | Y | |
| الممانعة التي تسيطر عليها | تسامح | ± 10٪ |
| مقاومة اختبار | تكترونكس TDS8200 | |
| التوجيه | إنهاء ميلز اختبار | ± 0.15mm و(0.006 ") |
| CNC التسامح | ± 0.15mm و(0.006 ") | |
| عمق قص الخامس | ± 0.1MM (0.004 ") | |
| قطع الخامس زاوية الانحراف | ± 0.1MM (0.004 ") | |
| شبه حفرة | Y | |
| صقل الأسطح | HASL، HASL برميل مجانا، الذهب الغمر، والفضة الغمر، والقصدير الغمر، أسب (Entek)، S / G الطلاء، ENEPIG، G / F والطلاء، والكربون ... | |
| فيا أعمى ودفن | 3 + N + 3 | Y |
| الراتنج، وملء الحفرة الحبر، PTH | Y | |
| آخرون | UL سيرت. | Y |
| ISO سيرت. | ISO9001 / ISO14001 / بنفايات | |

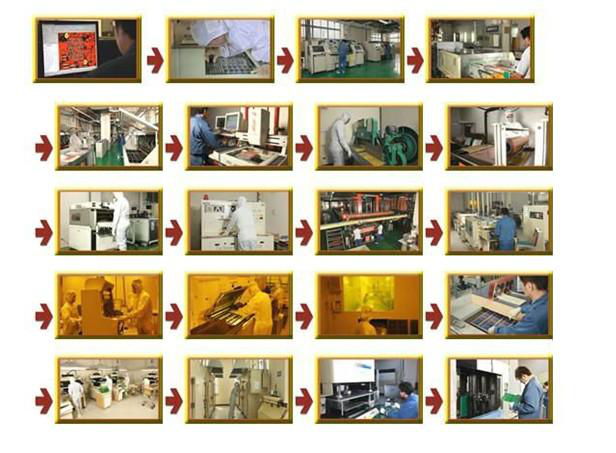

مصنع الشفاف المحيط الهادئ الكلور يسمح عملائنا ليشهدوا عملية رائعة من إنتاج الكلور!
