المقدمة:
التركيز على أبسط من ثنائي الفينيل متعدد الكلور، والمكونات التي تركز على جانب واحد، وعلى الجانب الآخر من الأسلاك الأسلاك concentrated.Because تظهر فقط على جانب واحد، لذلك يسمى هذا النوع من ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور واحد الوجهين.
وتعطى واحد رسم بياني لوحة الأسلاك الأولوية لمع الطباعة على شبكة الاتصال، وهذا هو، في سطح النحاس المطبوعة على وكيل المقاومة، لمنع المقاومة لحام بعد الحفر المطبوع على علامة، ثم اللكم طريقة معالجة لاستكمال ثقب أجزاء الدليل والمظهر. وبالإضافة إلى ذلك، جزء من كمية صغيرة من المنتجات المتنوعة، تستخدم وكيل مقاومة للضوء تشكيل نمط أسلوب التصوير الفوتوغرافي.
وتتراوح درجات الحرارة التشغيلية من 130 مئوية إلى 230 جانب جيم واحدة هي لوحات المتاحة مع سطح انتهاء بما بروتيكتانت العضوية السطحية (OSP)، غمر الفضة والقصدير، وطلي الذهب جنبا إلى جنب مع كل من المحتوي على الرصاص أو الخالي من الرصاص الساخن لحام الهواء المستوى (HASL).
مادة:
واحدة من جانب والمواد الأساسية ثنائي الفينيل متعدد الكلور في ورقة الفينول ورقة النحاس لوحة مغلفة، وتعطى راتنجات الايبوكسي النحاس لوحة مغلفة الأولوية ل.
بناء:
أولا، احباط النحاس ليكون محفورا، الخ العملية للحصول على الدائرة المطلوبة، وهو فيلم واقية إلى حفر للكشف عن لوحة المقابلة. بعد التنظيف وثم المتداول طريقة للجمع بين الاثنين. ثم يتعرض الجزء وحة تصفيح الذهب أو حماية القصدير.
عملية الإنتاج:
واحدة لوحة النحاس المغلف - المسح - الضوئي طريقة / شاشة نقل الصور والطباعة - إزالة الصدأ وقد طبع - تنظيف جاف - حفرة بالقطع - الشكل - التنظيف الجاف - طباعة المقاومة لحام طلاء - علاج - طباعة علامة رمز - علاج - التنظيف الجاف والتجفيف - قبل تدفق المغلفة - المنتج النهائي
تطبيق
واحد من جانب وثنائي الفينيل متعدد الكلور معظم استخدامها في الراديو، آلة التدفئة، التخزين البارد، والغسالات وغيرها من المنتجات الأجهزة الكهربائية، وكذلك الطابعة، آلات البيع، والإضاءة LED، والمكونات الإلكترونية، مثل الدائرة آلة التجارية
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Base Material: | Polyimide(Kapton), Polyester(PET), Aluminium, FR4 | Min Solder Mask Thickness: | 10um |
|---|---|---|---|
| Profiling: | Punching, Routing, V-cut | Surface Resistance: | 105mΩ |
| Dielectric Strength: | 9.8x105v/cm | Flammability: | UL-94V-0 |

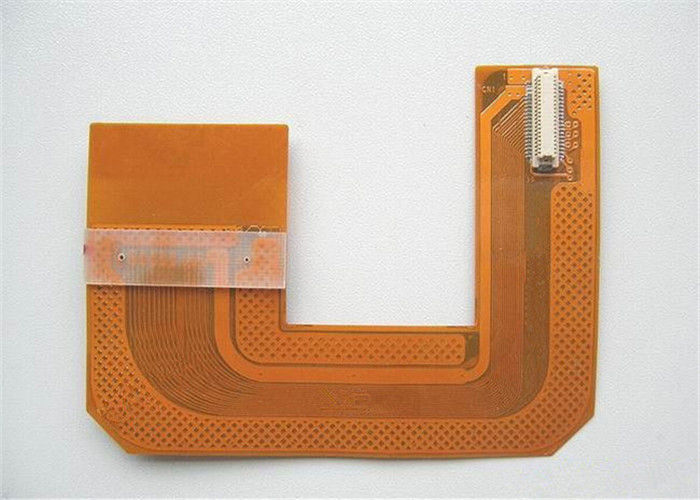

عرف الوجهين بوليميد الركيزة موصل مقبس الغمر الذهب مرنة الكلور المجلس
التطبيقات
البرمجيات المدمجة، محول الطاقة، والأجهزة، الطبية، والاتصالات، يو بي إس، السيارات، ولبس إلكترونيات، شاشة LCD وحدة، أدوات قياس البيئة والتنمية المستدامة، والإسكان، إلكترونيات، جهاز التحكم عن بعد، جمهور التلفزيون الإلكترونية نظم القياس، الأنظمة المدمجة، معدات مرئية، تأثيرات المراقب المالي، الالكترونية جهاز موسيقي، LED، LCD، نظام الإعلان الصوتي، أنظمة المسرح المنزلي الرقمي، فراغ أنبوب عرض إلكترونية، أنظمة الصوت، التلفزيون التلقائي تتبع الأقمار الصناعية، الحاسوب موسع المنتجات، الصوت الرقمي، وأنظمة مكرر، الإسقاط الرقمية، الرقمية أنظمة إدارة الفيديو، مسجلات، محولات المسح الضوئي ، مراقبة مشاهدة، المؤثرات الخاصة الأنظمة إلخ.
الميزات
مواصفة:
أنواع: | واحدة من جانب و، على الوجهين، متعدد الطبقات (بحد أقصى 6 طبقات) و |
تشطيبات السطح: | HASL (LF)، طلاء الذهب، النيكل للكهرباء الغمر الذهب، |
مادة اساسية: | النسبة الثابتة (KAPTON)، بوليستر (PET)، الألومنيوم، FR4 |
رقائق النحاس: | ED / RA |
دقيقة. عرض الخط: | 2 مل |
دقيقة. تباعد الأسطر: | 2 مل |
دقيقة. حجم الحفرة: | 0.2mm و |
ماكس. مجلس الحجم: | 800x400mm |
دقيقة. سماكة اللوح: | 0.1MM |
دقيقة. لحام قناع سمك: | 10um |
أنواع لحام قناع: | الأخضر والأصفر والأسود والأبيض والأزرق والأحمر واضح |
التنميط: | واللكم، والتوجيه، V-قطع |
لحام المقاومة الحرارية: | 300 ° C / 10 ثانية |
تقشير قوة: | ≥1.4kg / سم |
السطح المقاومة: | 105mΩ |
مقاومة العزل: | 105mΩ |
قوة عازلة: | 9.8x105v / سم |
القابلية للاشتعال: | UL-94V-0 |
تجربة أداء: | 100٪ اختبار الكهربائية والكهرباء الأداء |
التكنولوجيا عملية
