نموذج ثنائي الفينيل متعدد الكلور المجالس

نوع المادة:

FR4، المواد غير الهالوجين، الألومنيوم قاعدة، كوبر قاعدة، المواد عالية التردد، سميكة احباط النحاس، 94-V0 (HB)، PI المواد، عالية TG: SL S1000-2، ITEQ: IT180

المعالجة السطحية: HAL، الغمر الذهب، غمر القصدير، الغمر فضة، نوع ذهب إصبع، OSP، HAL (الغمر الذهب، OSP، الغمر الفضة، الغمر تين) + نوع ذهب إصبع

تطبيق

وتطبق ثنائي الفينيل متعدد الكلور إلى مجموعة واسعة من الصناعات ذات التكنولوجيا العالية مثل: الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل المتواصل والجهد لتسويق ومنتجات الصادرات إلى أمريكا وكندا والنواحي أوروبا وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ.

التعليمات

ما هي أحجام الثقوب المتاحة؟

14 مل إلى 150 مل - 1 زيادات مل
150 مل إلى 200 مل - 5 مل الزيادات
فوق 200 مل - سيتم توجيه فتحات خروج
نحن نستخدم فقط تدريبات في وحدات إمبراطورية. سيتم تحويل الملفات التي قدمت في وحدات متري (ملم) إلى وحدات إمبراطورية (ميلز) وتقريب حتى مل المقبل.

اعتدت على تصميم وحدات متري في حين تم تحديد الموقع في وحدات إمبراطورية. هل هناك مخطط تحويل أستطيع أن أشير إلى؟

عند طلب اقتبس على الانترنت، ويمكن للشكل الاقتباس التعامل مع وحدات ملم وكذلك بوصة لأبعاد.

كيف يمكنني تحديد القواطع الداخلية / الطحن في تصميمي؟

ينبغي تحديد كل الداخلي القواطع / فتحات / الطحن في نفس الطبقة هو مخطط متنها. الحد الادنى للتوجيه حجم فتحة هو 32 مل. خلال فترة النظام، يرجى ذكر هذا الشرط في قسم "طلب خاص" بحيث المهندسين كام لدينا هو على علم به. هذا ليس شيئا نواجهها في كثير من الأحيان - لذلك هناك فرص أننا قد نغفل ذلك. تأكد من انها معروفة لنا.

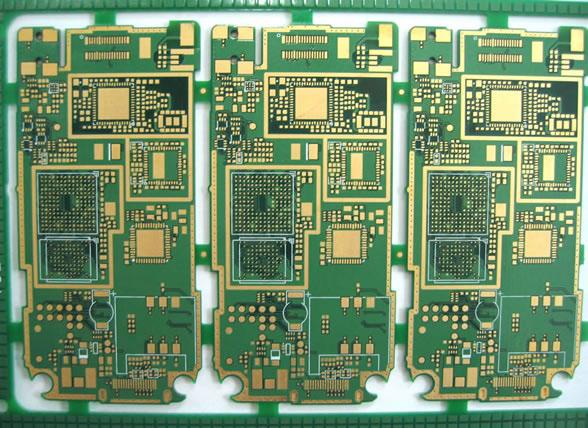

تشغيل سريع نموذج الدوائر المطبوعة المجلس ENIG / BGA، PCB مزدوجة من جانب

Quick Turn Prototype Printed Circuit Boards ENIG / BGA , Double Sided PCB

صورة كبيرة : تشغيل سريع نموذج الدوائر المطبوعة المجلس ENIG / BGA، PCB مزدوجة من جانب

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	SYF
إصدار الشهادات:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-067

شروط الدفع والشحن:

Minimum Order Quantity:	10PCS
الأسعار:	Negotiation
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

اتصل

مفصلة وصف المنتج

تسليط الضوء:

لوحات الدوائر المطبوعة النموذج,الكلور تصنيع النموذج الأولي

pcb fabrication prototype

بدوره سريعة النموذج الدوائر المطبوعة المجلس ENIG / BGA، PCB مزدوجة من جانب

معلومات مفصلة عن المنتج
مواد خام	FR-4
عدد طبقة	6-طبقة
مجلس سمك	2.0MM
سماكة النحاس	2.0oz
صقل الأسطح	ENIG (للكهرباء النيكل الغمر الذهب)
قناع لحام	أخضر
بالشاشة الحريرية	أبيض
دقيقة. تتبع العرض / تباعد	0.075 / 0.075mm
دقيقة. حجم الحفرة	0.25mm
ثقب جدار النحاس سمك	≥20μm
قياس	300 × 400MM
التعبئة والتغليف	الداخلية: في بالات بلاستيكية لينة معبأة فراغ الخارجي: كرتون كرتون مع الأشرطة مزدوجة
تطبيق	الاتصالات، والسيارات، الخليوي، والكمبيوتر، والطبية
ميزة	بأسعار تنافسية، وسرعة التسليم، تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، عينات مجانية،
متطلبات خاصة	دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، بغا لحام وذهب إصبع مقبولة
شهادة	UL، ISO9001: 2008، بنفايات، REACH، SGS، الهالوجين خالية

إنتاج القدرة على ثنائي الفينيل متعدد الكلور
مهندس عملية	بنود البند	القدرة على الإنتاج القدرة التصنيع
صفح	اكتب	FR-1، FR-5، FR-4 السامي-TG، روجرز، ISOLA، ITEQ، الألمنيوم، CEM-1، CEM-3، تاكونيك، ARLON، تفلون
صفح	سماكة	0.2 ~ الكتاب 3.2mm
نوع الإنتاج	عدد طبقة	2L-16L
نوع الإنتاج	المعالجة السطحية	HAL، طلاء الذهب، الذهب الغمر، OSP، غمر الفضة، غمر القصدير والرصاص HAL الحرة
قطع التصفيح	ماكس. حجم لوحة العمل	1000 × 1200MM
طبقة داخلية	سماكة الأساسية الداخلية	0.1 ~ 2.0MM
	عرض الداخلي / تباعد	الحد الأدنى: 4 / 4mil
	سماكة النحاس الداخلية	1.0 ~ 3.0oz
بعد	مجلس سمك التسامح	± 10٪
بعد	البينية محاذاة	± 3MIL
حفر	تصنيع لوحة الحجم	الحد الأقصى: 650 × 560mm و
	الحفر قطر	≧ 0.25mm
	حفرة قطرها التسامح	± 0.05mm
	حفرة الوظيفة التسامح	0.076mm ±
	Min.Annular الدائري	0.05mm
PTH + لوحة تصفيح	ثقب جدار النحاس سمك	≧ 20um
PTH + لوحة تصفيح	انتظام	≧ 90٪
الطبقة الخارجية	عرض المسار	الحد الأدنى: 0.08mm و
الطبقة الخارجية	المسار تباعد	الحد الأدنى: 0.08mm و
نمط تصفيح	الانتهاء من النحاس سمك	1OZ ~ 3OZ
EING / فلاش الذهب	النيكل سمك	2.5um ~ 5.0um
EING / فلاش الذهب	الذهب سمك	0.03 ~ 0.05um
قناع لحام	سماكة	15 ~ 35um
قناع لحام	جسر قناع لحام	3MIL
أسطورة	خط العرض / خط التباعد	6 / 6mil
إصبع الذهب	النيكل سمك	≧ 120u "
إصبع الذهب	الذهب سمك	1 ~ 50u "
حار مستوى الهواء	القصدير سمك	100 ~ 300u "
التوجيه	التسامح من البعد	± 0.1MM
	فتحة الحجم	الحد الأدنى: 0.4MM
	قطع القطر	0.8 ~ 2.4MM
اللكم	مخطط التسامح	± 0.1MM
اللكم	فتحة الحجم	الحد الأدنى: 0.5mm و
V-CUT	V-CUT البعد	الحد الأدنى: 60MM
	زاوية	15 ° 30 ° 45 °
	يبقى سمك التسامح	± 0.1MM
الميلا	الميلا البعد	30 ~ 300MM
اختبار	اختبار الجهد	250V
اختبار	Max.Dimension	540 × 400MM
مراقبة مقاومة	تسامح	± 10٪
الجانب التموينية		12: 1
الليزر الحفر الحجم		4mil (0.1MM)
متطلبات خاصة		دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، بغا لحام وذهب إصبع مقبولة
تصنيع المعدات الأصلية وخدمات التصميم		نعم فعلا

تفاصيل سريعة

واحدة من أبرز مصنعي أكبر ثنائي الفينيل متعدد الكلور (اللوحات الإلكترونية المطبوعة) في الصين مع أكثر من 500 موظف.
واحدة من الشركات المصنعة للثنائي الفينيل متعدد الكلور المهنية في الصين مع 20 عاما من الخبرة.
شهادات من ISO9001: 2008، UL، CE، بنفايات، ريتش،-خال من الهالوجين هو الوفاء بها.
نوعية جيدة وبأسعار تنافسية لجميع أنواع ثنائي الفينيل متعدد الكلور المصنعة من قبل SYF.
يتم توفير خدمة وقفة واحدة من الكلور مع التجمع لعملائنا.
وتقدم افضل خدمة مع استجابة سريعة دائما لعملائنا.
وتقبل جميع أنواع الانتهاء من السطح، مثل ENIG، OSP.Immersion الفضة، الغمر تين، الغمر الذهب، خالية من الرصاص HASL، HAL.
معدات الإنتاج المتقدمة المستوردة من اليابان وألمانيا، مثل ثنائي الفينيل متعدد الكلور التصفيح، آلة التصنيع باستخدام الحاسب الآلي آلة الحفر، خط التلقائي PTH، الهيئة العربية للتصنيع (تلقائي التفتيش البصرية)، المسبار آلة الطائر وهلم جرا.
ومن المسلم به بغا، للمكفوفين وفيا دفن ومراقبة المعاوقة.
