نموذج ثنائي الفينيل متعدد الكلور المجالس

نوع المادة:

FR4، المواد غير الهالوجين، الألومنيوم قاعدة، كوبر قاعدة، المواد عالية التردد، سميكة احباط النحاس، 94-V0 (HB)، PI المواد، عالية TG: SL S1000-2، ITEQ: IT180

المعالجة السطحية: HAL، الغمر الذهب، غمر القصدير، الغمر فضة، نوع ذهب إصبع، OSP، HAL (الغمر الذهب، OSP، الغمر الفضة، الغمر تين) + نوع ذهب إصبع

تطبيق

وتطبق ثنائي الفينيل متعدد الكلور إلى مجموعة واسعة من الصناعات ذات التكنولوجيا العالية مثل: الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل المتواصل والجهد لتسويق ومنتجات الصادرات إلى أمريكا وكندا والنواحي أوروبا وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ.

التعليمات

ما هي أحجام الثقوب المتاحة؟

14 مل إلى 150 مل - 1 زيادات مل
150 مل إلى 200 مل - 5 مل الزيادات
فوق 200 مل - سيتم توجيه فتحات خروج
نحن نستخدم فقط تدريبات في وحدات إمبراطورية. سيتم تحويل الملفات التي قدمت في وحدات متري (ملم) إلى وحدات إمبراطورية (ميلز) وتقريب حتى مل المقبل.

اعتدت على تصميم وحدات متري في حين تم تحديد الموقع في وحدات إمبراطورية. هل هناك مخطط تحويل أستطيع أن أشير إلى؟

عند طلب اقتبس على الانترنت، ويمكن للشكل الاقتباس التعامل مع وحدات ملم وكذلك بوصة لأبعاد.

كيف يمكنني تحديد القواطع الداخلية / الطحن في تصميمي؟

ينبغي تحديد كل الداخلي القواطع / فتحات / الطحن في نفس الطبقة هو مخطط متنها. الحد الادنى للتوجيه حجم فتحة هو 32 مل. خلال فترة النظام، يرجى ذكر هذا الشرط في قسم "طلب خاص" بحيث المهندسين كام لدينا هو على علم به. هذا ليس شيئا نواجهها في كثير من الأحيان - لذلك هناك فرص أننا قد نغفل ذلك. تأكد من انها معروفة لنا.

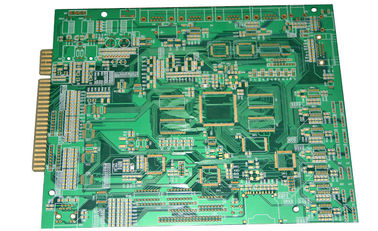

تشغيل سريع نموذج PCB مجلس متعدد طبقة الضرب الخضراء 16 طبقة HAL / ENIG

Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG

صورة كبيرة : تشغيل سريع نموذج PCB مجلس متعدد طبقة الضرب الخضراء 16 طبقة HAL / ENIG

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	SYF
إصدار الشهادات:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Model Number:	SYF-003

شروط الدفع والشحن:

Minimum Order Quantity:	100PCS
الأسعار:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH CARDBOARD CARTON
Delivery Time:	5-8 DAYS
Payment Terms:	T/T,L/C,D/P,O/A,WEST UNION,PAYPAL
Supply Ability:	2 MILLION PCS PER MONTH

اتصل

مفصلة وصف المنتج

Material:	FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core	Solder Mask:	Green/Yellow/Red/Black
Quality:	100% E-TEST	Service:	PCB, PCBA, OEM, ODM
Surface Finish:	HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver
إبراز:	لوحات الدوائر المطبوعة النموذج,النموذج الكلور سريع , fast pcb prototype

بدوره سريع نموذج مجلس الكلور متعدد طبقة الضرب الأخضر 16 طبقة HAL / ENIG

وصف:

وتقدم افضل خدمة مع استجابة سريعة دائما لعملائنا.
شهادات من ISO9001: 2008، UL، CE، بنفايات، ريتش،-خال من الهالوجين هو الوفاء بها.
معدات الإنتاج المتقدمة المستوردة من اليابان وألمانيا، مثل ثنائي الفينيل متعدد الكلور التصفيح، آلة التصنيع باستخدام الحاسب الآلي آلة الحفر، خط التلقائي PTH، الهيئة العربية للتصنيع (تلقائي التفتيش البصرية)، المسبار آلة الطائر وهلم جرا.
ضمان الجودة والمهنية خدمة ما بعد البيع.
ومن المسلم به بغا، للمكفوفين وفيا دفن ومراقبة المعاوقة.

معلومات مفصلة عن المنتج
مواد خام	FR-4 (تيراغرام 180 متوفرة)
عدد طبقة	8-طبقة
مجلس سمك	1.6MM
سماكة النحاس	2.0oz
صقل الأسطح	ENIG (للكهرباء النيكل الغمر الذهب)
قناع لحام	أخضر
بالشاشة الحريرية	أبيض
دقيقة. تتبع العرض / تباعد	0.075 / 0.075mm
دقيقة. حجم الحفرة	0.25mm
ثقب جدار النحاس سمك	≥20μm
قياس	300 × 400MM
التعبئة والتغليف	الداخلية: في بالات بلاستيكية لينة معبأة فراغ الخارجي: كرتون كرتون مع الأشرطة مزدوجة
تطبيق	الاتصالات، والسيارات، الخليوي، والكمبيوتر، والطبية
ميزة	بأسعار تنافسية، وسرعة التسليم، تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، عينات مجانية،
متطلبات خاصة	دفن والمكفوفين عن طريق، تحكم الممانعة، عن طريق التوصيل، بغا لحام وذهب إصبع مقبولة
شهادة	UL، ISO9001: 2008، بنفايات، REACH، SGS، الهالوجين خالية

إنتاج القدرة على ثنائي الفينيل متعدد الكلور
هندسة العمليات	العناصر	القدرة التحويلية
صفح	سماكة	0.2 ~ الكتاب 3.2mm
نوع الإنتاج	عدد طبقة	2L-16L
قطع التصفيح	ماكس. حجم لوحة العمل	1000 × 1200MM
طبقة داخلية	سماكة الأساسية الداخلية	0.1 ~ 2.0MM
	عرض الداخلي / تباعد	الحد الأدنى: 4 / 4mil
	سماكة النحاس الداخلية	1.0 ~ 3.0oz
بعد	مجلس سمك التسامح	± 10٪
بعد	البينية محاذاة	± 3MIL
حفر	تصنيع لوحة الحجم	الحد الأقصى: 650 × 560mm و
	الحفر قطر	≧ 0.25mm
	حفرة قطرها التسامح	± 0.05mm
	حفرة الوظيفة التسامح	0.076mm ±
	Min.Annular الدائري	0.05mm
PTH + لوحة تصفيح	ثقب جدار النحاس سمك	≧ 20um
PTH + لوحة تصفيح	انتظام	≧ 90٪
الطبقة الخارجية	عرض المسار	الحد الأدنى: 0.08mm و
الطبقة الخارجية	المسار تباعد	الحد الأدنى: 0.08mm و
نمط تصفيح	الانتهاء من النحاس سمك	1OZ ~ 3OZ
EING / فلاش الذهب	النيكل سمك	2.5um ~ 5.0um
EING / فلاش الذهب	الذهب سمك	0.03 ~ 0.05um
قناع لحام	سماكة	15 ~ 35um
قناع لحام	جسر قناع لحام	3MIL
أسطورة	خط العرض / خط التباعد	6 / 6mil
إصبع الذهب	النيكل سمك	≧ 120u "
إصبع الذهب	الذهب سمك	1 ~ 50u "
حار مستوى الهواء	القصدير سمك	100 ~ 300u "
التوجيه	التسامح من البعد	± 0.1MM
	فتحة الحجم	الحد الأدنى: 0.4MM
	قطع القطر	0.8 ~ 2.4MM
اللكم	مخطط التسامح	± 0.1MM
اللكم	فتحة الحجم	الحد الأدنى: 0.5mm و
V-CUT	V-CUT البعد	الحد الأدنى: 60MM
	زاوية	15 ° 30 ° 45 °
	يبقى سمك التسامح	± 0.1MM
الميلا	الميلا البعد	30 ~ 300MM
اختبار	اختبار الجهد	250V
اختبار	Max.Dimension	540 × 400MM
مراقبة مقاومة	تسامح	± 10٪
الجانب التموينية		12: 1
الليزر الحفر الحجم		4mil (0.1MM)
