نوع المادة:
FR4، المواد غير الهالوجين، الألومنيوم قاعدة، كوبر قاعدة، المواد عالية التردد، سميكة احباط النحاس، 94-V0 (HB)، PI المواد، عالية TG: SL S1000-2، ITEQ: IT180
المعالجة السطحية: HAL، الغمر الذهب، غمر القصدير، الغمر فضة، نوع ذهب إصبع، OSP، HAL (الغمر الذهب، OSP، الغمر الفضة، الغمر تين) + نوع ذهب إصبع
تطبيق
وتطبق ثنائي الفينيل متعدد الكلور إلى مجموعة واسعة من الصناعات ذات التكنولوجيا العالية مثل: الصمام، والاتصالات السلكية واللاسلكية، تطبيقات الحاسوب، والإضاءة، وآلة لعبة، والتحكم الصناعي، والطاقة، والسيارات والالكترونيات الاستهلاكية الراقية، إلخ. من خلال العمل المتواصل والجهد لتسويق ومنتجات الصادرات إلى أمريكا وكندا والنواحي أوروبا وأفريقيا وغيرها من بلدان آسيا والمحيط الهادئ.
التعليمات
ما هي أحجام الثقوب المتاحة؟
14 مل إلى 150 مل - 1 زيادات مل
150 مل إلى 200 مل - 5 مل الزيادات
فوق 200 مل - سيتم توجيه فتحات خروج
نحن نستخدم فقط تدريبات في وحدات إمبراطورية. سيتم تحويل الملفات التي قدمت في وحدات متري (ملم) إلى وحدات إمبراطورية (ميلز) وتقريب حتى مل المقبل.
اعتدت على تصميم وحدات متري في حين تم تحديد الموقع في وحدات إمبراطورية. هل هناك مخطط تحويل أستطيع أن أشير إلى؟
عند طلب اقتبس على الانترنت، ويمكن للشكل الاقتباس التعامل مع وحدات ملم وكذلك بوصة لأبعاد.
كيف يمكنني تحديد القواطع الداخلية / الطحن في تصميمي؟
ينبغي تحديد كل الداخلي القواطع / فتحات / الطحن في نفس الطبقة هو مخطط متنها. الحد الادنى للتوجيه حجم فتحة هو 32 مل. خلال فترة النظام، يرجى ذكر هذا الشرط في قسم "طلب خاص" بحيث المهندسين كام لدينا هو على علم به. هذا ليس شيئا نواجهها في كثير من الأحيان - لذلك هناك فرص أننا قد نغفل ذلك. تأكد من انها معروفة لنا.
تفاصيل المنتج:
|
تسليط الضوء: | نموذج ثنائي الفينيل متعدد الكلور الجمعية,الشركة المصنعة للعقد للإلكترونيات,electronics contract manufacturer |
---|

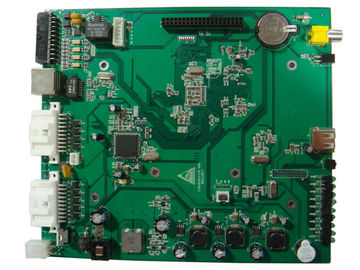

المهنية EMS PCBA لSMT / بغا / الجمعية مجمع دبي للاستثمار، مزدوجة من جانب نموذج ثنائي الفينيل متعدد الكلور الجمعية مجلس
المواصفات الرئيسية / الميزات الخاصة:
خدماتنا للجمعية ثنائي الفينيل متعدد الكلور
لدينا قدرات للجمعية ثنائي الفينيل متعدد الكلور
الاستنسل المدى الحجم | 736 مم × 736 مم |
دقيقة. IC الملعب | 0.30 ملم |
ماكس. PCB الحجم | 410 مم × 360 مم |
دقيقة. PCB سمك | 0.35 ملم |
دقيقة. رقاقة الحجم | 0201 (0.6 مم X 0.3 ملم) |
ماكس. بغا الحجم | 74 مم X 74 مم |
بغا الكرة في الملعب | 1.00 ملم (الحد الأدنى) / F3.00 ملم (ماكس) |
بغا الكرة قطر | 0.40 ملم (مين) /F1.00 ملم (ماكس) |
QFP الرصاص الملعب | 0.38 ملم (مين) /F2.54 ملم (ماكس) |
تواتر التنظيف استنسل | 1 مرة / 5 ~ 10 قطعة |
لدينا قدرات للتعامل مع تلفيق العارية مجلس PC
مدخلات البيانات تلفيق: جربر البيانات RS-274-X أو RS-274-D مع قائمة الفتحة وحفر الملفات، ملف التصميم مع PROTEL، PAD2000، POWERPCB، ORCAD
طبقات 2-30 L
أنواع المواد FR-4، FR-5، وارتفاع تيراغرام، الهالوجين حر، روجرز،
ايزولا، تاكونيك، آرلون، تفلون، والألمنيوم وبناء
ماكس. لوحة البعد 39000mil * 47000mil / 1000MM * 1200MM
مخطط التسامح ± 4mil ± 0.10mm
مجلس سمك 8mil-236mil / 0.2mm و-6.0MM
مجلس سمك التسامح ± 10٪
سمك عازلة 3MIL-8mil / 0.075mm-0.20mm
دقيقة. تتبع العرض 3MIL / 0.075mm
دقيقة. المسار 3MIL الفضاء / 0.075mm
الخارجية النحاس سمك HOZ-6OZ / 17um ~ 210um
النحاس الداخلي سمك HOZ-6OZ / 17um ~ 210um
الحفر بت الحجم (CNC) 6mil-256mil / 0.15mm و-6.50mm
الانتهاء من هول البعد 4mil-236mil / 0.1MM-6.0MM
ثقب التسامح ± 2mil / ± 0.05mm
حفرة الوظيفة التسامح ± 2mil / ± 0.05mm
ليزر للحفر ثقب الحجم 4mil / 0.1MM
الجانب التموينية 12: 1
لحام قناع الأخضر، الأزرق، الأبيض، الأسود، الأحمر، الأصفر، البنفسجي، الخ
دقيقة اللحيم جسر قناع 2mil / 0.050mm
تسد حفرة قطرها 8mil-20mil / 0.20mm-0.50mm
مقاومة تحكم V-التهديف ± 10٪
سطح HASL التشطيب، HASL (الخالي من الرصاص)، الغمر الذهب، الغمر تين،
غمر الفضة، OSP، هارد الذهب (إلى 100U ")
وتشمل لدينا الخبرة في التصنيع، ولكن ليس على سبيل الحصر:
ملاحظة الحقول كتاب | شاحن مجلس | العاكس | السلطة وحدة المعالجة المركزية | فدس بطاقة | مجلس الأشعة تحت الحمراء |
MOTHERBOARD LCD | LED BOARD | بطاقة ذاكرة الوصول العشوائي | بيانات مجلس | بات مجلس | |
DVR MOTHERBOARD | مجلس USB | قارئ البطاقة | مجلس الصوت | ISDN MODEN | |
الحقول PC | 2.5 بوصة الأقراص الصلبة | PC / MAC جبهة الدفاع عن الديمقراطية | DOCKING | PORT REPILICATOR | بطاقة PCMCIA |
3.5 بوصة الأقراص الصلبة | SATA HDD | محول | ROM DVD | SSD | |
الحقول الاتصالات | DVBT.ATSC التلفزيون | نظام تحديد المواقع وحدة | CAR GPS UNIT | ADSL MODEN | DVB-T 3.5inch شاشة RECEIVER |
الصوت والفيديو المجالات | MPEG-4 لاعب | تبديل KVM | قارئ الكتاب الاليكتروني | HDMI BOX | DVI BOX |
الحقول الأمن الإلكترونية | LCD TV MOTHERBOARD | DVR MOTHERBOARD | مجلس CCD | كاميرا IP | س س ت ف كاميرا |
الصحة والمجالات الطبية | DIGITAL تيمس UNIT | ميزان حرارة الأذن | متر اختبار السكر في الدم | الدهون في الجسم MONITOR | BLOOD DIGITAL الضغط MONITOR |
تطبيق الميادين LED | الصمام مصباح السيارات | أدى حبل ضوء | لمبة اضاءة | في الهواء الطلق عرض الصمام | الإسقاط الإضاءة |
الحقول اختبار أداة | مرسمة الذبذبات | مزود الطاقة | LCR متر | منطق محلل | المتعدد |
الحقول إلكترونيات المستهلك | أجهزة استشعار مجلس | مجلس سائق | مجلس DVIVER USB | BAR CODE-PRINTER | مشغل MP3 |
الشمسية وحدة لوحة | وحي القلم | HUB USB | USB قارئ بطاقة | محرك فلاش USB |
الحصول على الاقتباس من Fortunemount لعهدك (OEM) تحقيق المنتج
من أجل لتقدير اقتباس دقيق، يمثل القائمة أدناه الحد الأدنى من المعلومات التي نحتاجها منك.
نرحب أمر صغير.
