مادة
FR4، المواد غير الهالوجين، قاعدة الألومنيوم، كوبر قاعدة، المواد عالية التردد، سميكة احباط النحاس، 94-V0 (HB)، PI المواد، عالية TG: SL S1000-2، ITEQ: IT180
المعالجة السطحية
HAL، الغمر الذهب، غمر القصدير، الغمر فضة، نوع ذهب إصبع، OSP، HAL (الغمر الذهب، OSP، الغمر الفضة، الغمر تين) + نوع ذهب إصبع
ميزة
مصنع 1.PCB مباشرة
2.PCB جودة عالية
3.PCB سعر جيد
4.PCB وقت سريع
شهادة 5.PCB (ISO / UL E354810 / بنفايات)
القدرة:
تردد الرفيع (المواد تاكونيك) / TG / الكثافة / الدقة مقاومة للرقابة المجالس
PCB النحاس -Heavy والمعادن على أساس ثنائي الفينيل متعدد الكلور. من الصعب الذهب الكلور، والمكفوفين ومجالس فيا دفن،
الهالوجين مجاني ثنائي الفينيل متعدد الكلور، المجالس المدعومة من الألومنيوم
إصبع -Gold + HAL وLeadfree HASL PCB، Leadfree PCB متوافق
تفاصيل المنتج:
شروط الدفع والشحن:
|
مواد: | FR4 | طبقة: | الطبقة 6 |
---|---|---|---|
سماكة نحاسيّ: | 1 oz | عمليّة تصفيح سطحيّ: | تغطيس نوع ذهب |
عمليّة لحام قناع: | أزرق | بالشاشة الحريرية: | أبيض |
لوح سماكة: | 1.6mm | ||
تسليط الضوء: | هدي لوحة الدوائر,لحام بب الكلور |

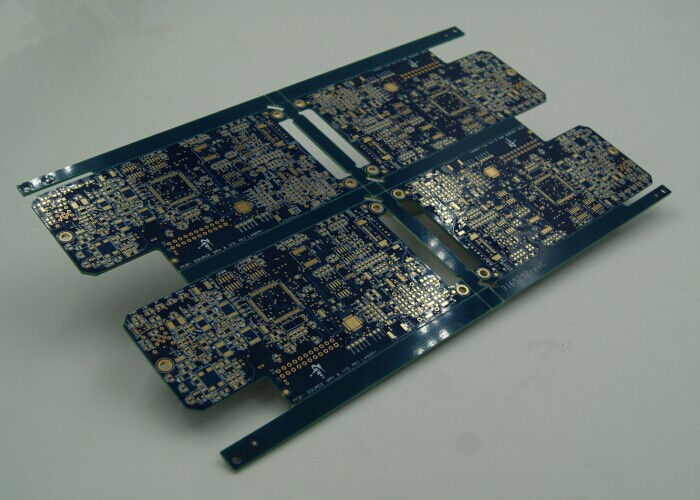

الأزرق بغا هدي بب مجلس الدائرة المطبوعة الصانع مع المكفوفين عن طريق فيا بور
ثنائي الفينيل متعدد الكلور القدرة
عالية الدقة النموذج | الكلور إنتاج السائبة | ||
ماكس الطبقات | 1-28 طبقات | 1-14 طبقات | |
مين عرض الخط (ميل) | 3MIL | 4mil | |
مين مساحة الخط (ميل) | 3MIL | 4mil | |
دقيقة عن طريق (الحفر الميكانيكي) | سمك المجلس≤1.2mm | 0.15mm و | 0.2mm و |
سمك المجلس≤ 2.5mm | 0.2mm و | 0.3MM | |
سمك المجلس> 2.5mm | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
الجانب التموينية | الجانب التمويني≤13: 1 | الجانب التمويني≤13: 1 | |
سماكة مجلس | MAX | 8MM | 7MM |
MIN | 2 طبقات: 0.2mm؛ 4 طبقات: 0.35mm؛ 6 طبقات: 0.55mm؛ 8 طبقات: 0.7MM؛ 10 طبقات: 0.9mm | 2 طبقات: 0.2mm؛ 4 طبقات: 0.4mm؛ 6 طبقات: 0.6mm؛ 8 طبقات: 0.8mm | |
ماكس حجم المجلس | 610 * 1200MM | 610 * 1200MM | |
ماكس سمك النحاس | 0.5-6oz | 0.5-6oz | |
الغمر الذهب / الذهب مطلي سمك | الغمر الذهب: الاتحاد الافريقي، 1-8u " | ||
ثقب النحاس سميكة | 25um 1mil | 25um 1mil | |
تفاوت | سماكة مجلس | سمك المجلس≤1.0mm: + / - 0.1mm | سمك المجلس≤1.0mm: + / - 0.1mm |
مخطط التسامح | ≤100mm: +/- 0.1MM | ≤100mm: +/- 0.13mm | |
معاوقة | ± 10٪ | ± 10٪ | |
مين اللحيم قناع الجسر | 0.08mm و | 0.10mm | |
توصيل القدرة فياس | 0.25mm - 0.60mm | 0.70mm - 1.00mm |
وصف
1. المهنية الصانع من الكلور و بب الجمعية المتخصصة في واحد من جانب بب، ثنائي الوجهين بب، متعدد الطبقات بب، بب تخطيط وتصميم و بب الجمعية
2. المواد نوع: FR4، غير الهالوجين المواد، الألومنيوم قاعدة، كوبر قاعدة، عالية التردد المواد، سميكة النحاس احباط، 94-V0 (هب)، بي المواد، عالية تغ: سي S1000-2، إيتيك: IT180
3. المعالجة السطحية: هال، الغمر الذهب، الغمر القصدير، الغمر الفضة، الذهب الاصبع، أوسب، هال (الغمر الذهب، أوسب، الغمر الفضة، الغمر القصدير) + الذهب الاصبع
المكفوفين: انها من واحدة من السطح إلى أي من الطبقة الداخلية.
عن طريق فيا: انها عبر ذلك هو بين الطبقات الداخلية. عن طريق عبر غير قابلة للوصول من أعلى أو أسفل لاي.
أفضلية
1. المصنع مباشرة مباشرة
2.PCB جودة عالية
3.PCB سعر جيد
4.PCB وقت سريع
5.PCB شهادة (إسو / أول E354810 / بنفايات)
