المقدمة
الكلور الجمعية هو عملية تتطلب المعرفة ليس فقط من مكونات الكلور والتجمع ولكن أيضا من المطبوعة تصميم لوحات الدارات الكهربائية، تصنيع الكلور وفهم قوي للمنتج النهائي. هو لوحة الدوائر تجميع واحد فقط قطعة من اللغز لتقديم المنتج المثالي للمرة الأولى.
الدوائر سان فرانسيسكو هو الحل وقفة واحدة لكافة الخدمات لوحة الدوائر لذلك نحن في كثير من الأحيان عالقا مع عملية الإنتاج ثنائي الفينيل متعدد الكلور من التصميم إلى التجمع. من خلال شبكة قوية شركائنا تجميع الدوائر والتصنيع مجربة، ونحن يمكن أن توفر قدرات الأكثر تقدما ولا حدود لها تقريبا للنموذج أو إنتاج تطبيق الكلور الخاص بك. توفر على نفسك عناء التي تأتي مع عملية الشراء والتعامل مع مكونات متعددة البائعين. سوف تجد لك الخبراء لدينا أفضل قطع غيار المنتج النهائي الخاص بك.
خدمات الكلور الجمعية:
سريع بدوره تجميع النموذج
التجمع تسليم المفتاح
الجزئي التجمع تسليم المفتاح
التجمع شحنة
بنفايات متوافقة التجمع الخالي من الرصاص
غير بنفايات التجمع
امتثالي طلاء
النهائي مربع والبناء والتغليف
عملية الكلور الجمعية
حفر ----- ----- التعرض الطلاء ----- Etaching وتجريد ----- ----- الضرب اختبار الكهربائية ----- SMT ----- موجة لحام --- --Assembling ----- تكنولوجيا المعلومات والاتصالات ----- وظيفة اختبار ----- درجة الحرارة والرطوبة اختبار
خدمات الاختبار
الأشعة السينية (2-D و 3-D)
بغا الأشعة السينية التفتيش
الهيئة العربية للتصنيع اختبار (الآلي التفتيش البصري)
تكنولوجيا المعلومات والاتصالات اختبار (في دائرة الاختبار)
اختبار وظيفي (على مستوى المجلس والنظام)
تحلق التحقيق
قدرات
سطح جبل التكنولوجيا / قطع غيار (الجمعية SMT)
من خلال ثقب الجهاز / قطع غيار (ااا)
أجزاء مختلطة: وسمت ااا التجمع
بغا / مايكرو BGA / uBGA
QFN، POP والرصاص أقل رقائق
2800 دبوس العد بغا
0201/1005 مكونات سلبية
0.3 / 0.4 الملعب
الملوثات العضوية الثابتة حزمة
فليب رقاقة تحت مليئة CCGA
بغا المتدخل / المكدس متابعة
و اكثر…
تفاصيل المنتج:
شروط الدفع والشحن:
|
إبراز: | pcb assembly process,circuit board assembly,circuit board assembly |
---|
Electronic PCBA Design PCB circuit board , pcb design layout Double-Sided
Specifications
1, No MOQ;
2, OEM SMT&DIP Service;
3, 1-22 Layer;
4, UL.ROSH SGS Certification;
5, High quality, low cost&fast delivery.
Welcome to Rigao Electronics .CO.,Ltd.
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly and copy service
- Prototyping
- Components purchasing
- Cable and Wire Assemblies
- Plastics and Molds
- Fast turn around

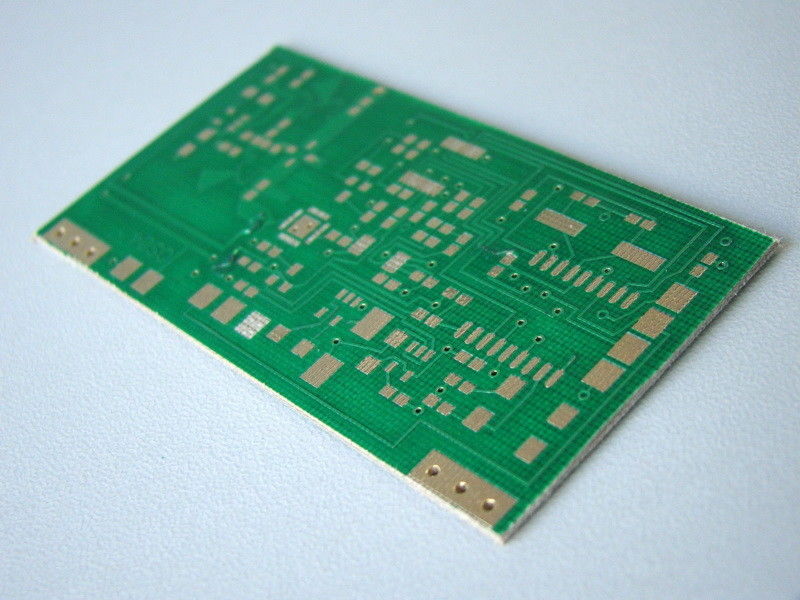

1. Double-Sided FR4 material 1 oz copper pcb board
2. Green solder mask, Immersion gold
3. with Competitive price
General Specifications Capability
Material Requirements:
Size | Max.Finshed Size | 20.9”x24.4”(530mm x 620mm ) |
Board Thickness | Standard | 0.004”to0.16 ” ±10% ( 0.1mmto4.0mm±10% ) |
Min. | Single/ Double-sided:0.008”±0.004”(0.2mm ±0.1mm) | |
4-layer:0.01”±0.008”(0.4mm ±0.1mm) | ||
8-layer :0.01”±0.008”(0.4mm ±0.1mm) | ||
Bow and twist | < 7/1000 | |
Copper Weight | Outer Cu weight | 0.5oz ~ 3.0oz |
Inner Cu wight | 0.5oz ~ 3.0oz | |
Laminate Materials | FR-4,FR-1,,FR-2,CEM-1,CEM-3 |
Process Requirements:
Solder Mask | Color | green,light green,white,black,dark brown,yellow,red,blue |
Min. solder mask clearance | 0.003”(0.07mm) | |
Thickness | 0.0005”-0.0007”(0.012mm-0.017mm) | |
Silkscreen | Color | White,black,yellow,red,blue,green |
Min. Size | 0.006”(0.15mm) | |
Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon |
Quality Control:
Electrical testing | Flying Probe Tester | Y |
Controlled Impedance | Tolerance | ±10% |
Impedance tester | Tektronix TDS8200 | |
Routing | End Mills Test | ± 0.006”(0.15mm) |
CNC Tolerance | ±0.004”(0.1mm) | |
V-Cut Depth V-cut | FR-4(1/3+-0.1mm);FR-1,FR-2,CEM-1,CEM-3(1/2+-0.1mm) | |
V-cut angle V-CUT | 15°,18°,30° | |
V-CUT | line,hole,V-shape |
Manufacturing Capability for PCB Board
1). Material type: CEM-3,FR-4,FR-4-TG170/TG180,Halogen Free,Rogers,Arlon,Taconic,Isola,PTFE, Bergquist
2). Surface Treatment: HASL,HASL lead-free,HAL,Flash gold,immersion gold,OSP,Gold Finger
Palting,Selective thick gold plating, immersion silver,immersion tin, Carbon ink,peelable mask
3). Solder mask colour: Green/MATT Green/Blue/Yello/White/Black/Red
4). Board Size: 650mm*1000mm
5). Board Layer: 1L-26L
6). Board thickness: 0.2mm to 6.0mm
7). Finished Copper thickness: 0.5 OZ to 6 OZ
8). Min. drilled hole size: 3mil (0.075mm)
9). Min. Line width/Line spacing: 3mil/3mil
10). Copper thickness in hole: >20um
11). Board thickness tolerance: ±10%
12). Outline tolerance: Routing:±0.1mm,Punching:±0.1mm
13). Hole tolerance: PTH: ±0.076mm , NPTH: ±0.05mm
14). impedance control tolerance: ±10%
15). Warp and Twist: <0.75%
16). Tested by:Flying-Probe Tester, Fixture tester , Visual Inspection
17). Special requirements: Buried and blind vias, impedance control, thick Cu PCB,selectivity plating gold 30 microinch
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Certificate: UL,ISO 9001,ISO14001,ROHS
20). We have a sound quality management system,Ensure the quality of all products
High precision manufacturing
Our Principle is simple, “Act by heart, Make the best.”
Our Strength is distinct, “Years of experiences in PCB and PCBA field”
Our Goal is achievable, “ To be the most reliable supplier of PCB and PCBA.”
Our Orientation is clear, “Focus on prototypes and low to medium volume business ”
