المقدمة
جامدة المرن لوحات الدوائر المطبوعة هي لوحات باستخدام مجموعة من التقنيات لوحة مرنة وجامدة في تطبيق. تتكون معظم لوحات فليكس جامدة من طبقات متعددة من ركائز الدوائر مرنة تعلق على واحد أو أكثر جمودا وحات خارجيا و / أو داخليا، وهذا يتوقف على تصميم التطبيق. وقد صممت ركائز مرنة لتكون في حالة مستمرة من العطف وتتشكل عادة في منحنى استعرضوا أثناء التصنيع أو التركيب.
التصميمات المرنة جامدة أكثر صعوبة من تصميم بيئة وحة جامدة النموذجية، كما تم تصميم هذه المجالس في الفضاء 3D، والذي يقدم أيضا قدر أكبر من الكفاءة المكانية. من خلال قدرته على تصميم في ثلاثة أبعاد يمكن لمصممي المرن جامدة تحريف، أضعاف، ولفة من ركائز مجلس مرنة لتحقيق الشكل المطلوب من أجل حزمة التطبيق النهائي ل.
عملية الإنتاج
سواء المنتجة جامدة فليكس نموذج أو إنتاج كميات تتطلب نطاق واسع جامد فليكس PCB تصنيع وتجميع ثنائي الفينيل متعدد الكلور، والتكنولوجيا ثبت جيدا ويمكن الاعتماد عليها. الجزء ثنائي الفينيل متعدد الكلور المرن هو جيد وخاصة في التغلب على قضايا الفضاء والوزن بدرجات المكانية للحرية.
سوف دراسة متأنية لحلول فليكس جامدة والتقييم السليم للخيارات المتاحة في المراحل المبكرة في مرحلة التصميم ثنائي الفينيل متعدد الكلور فليكس جامدة تعود فوائد كبيرة. ومن الأهمية بمكان تشارك جامدة كاذب ثنائي الفينيل متعدد الكلور المرن في عملية التصميم في وقت مبكر لضمان تصميم وأجزاء القوات المسلحة البوروندية على حد سواء في التنسيق ولحساب الاختلافات المنتج النهائي.
مرحلة التصنيع المرن جامدة هي أيضا أكثر تعقيدا وتستغرق وقتا طويلا من مجلس تلفيق جامدة. جميع مكونات مرنة للجمعية المرن جامدة لها عمليات المناولة والنقش ولحام مختلفة تماما عن لوحات FR4 جامدة.
التطبيقات
ثنائي الفينيل متعدد الكلور مرنة جامدة تقدم مجموعة واسعة من التطبيقات، بدءا من أنظمة الأسلحة والطيران العسكرية إلى الهواتف المحمولة والكاميرات الرقمية. على نحو متزايد، وقد استخدم جامدة مجلس المرن تلفيق في الأجهزة الطبية مثل أجهزة ضبط نبضات القلب عن القدرات الفضائية وتخفيض وزنهم. نفس المزايا لاستخدام جامدة ثنائي الفينيل متعدد الكلور المرن يمكن تطبيقها على أنظمة الأسلحة ومراقبة الأسلحة العسكرية.
في المنتجات الاستهلاكية، والعطف جامدة لا مجرد زيادة مساحة والوزن ولكن يحسن إلى حد كبير الموثوقية، والقضاء على العديد من الاحتياجات للمفاصل لحام وحساسة، والأسلاك الهشة التي تكون عرضة لمشكلات الاتصال. هذه ليست سوى بعض الأمثلة، ولكن ثنائي الفينيل متعدد الكلور فليكس الصلبة، يمكن استخدامها لصالح ما يقرب من جميع التطبيقات الكهربائية المتطورة بما في ذلك معدات الاختبار والأدوات والسيارات. غير متأكد ما الاحتياجات التكنولوجية لاستخدامها في مشروعك؟ استدعاء خبراء لدينا، ونحن يمكن أن تساعدك على معرفة ما إذا كنت بحاجة جامدة المرن، المرن أو HDI التكنولوجيا ثنائي الفينيل متعدد الكلور.
تفاصيل المنتج:
شروط الدفع والشحن:
|

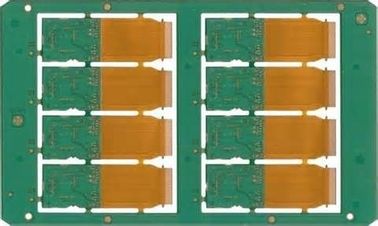

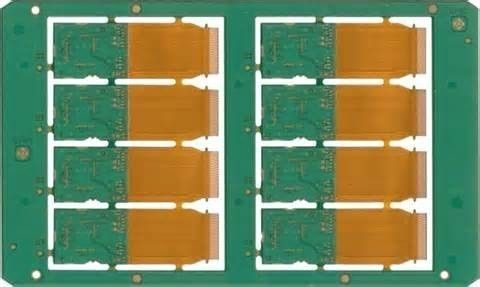

Rigid flex PCB produce
1.Layers count: 6 pcb;Board size: 224 x 206mm;
2.Minimum hole size: 0.4mm;Line width/space: 12/8mils
Rigid flex PCB produce
Key Specifications/
Special Features:
• HDI Printed Circuit Board
Pacific PCB is a leading production company specialized in producing small quantity and diverse PCB prototypes. We manage fast time-to market to the standard for quality assurance.
• General Manufacturing Capability
| Category | Description | Capability |
| File Formats | Gerber files- preferred | 274-X,274-D,DPF,ODB++ |
| Drill file | X & Y coordinates, with tool sizes included | |
| Size | Max. finished dimensions | 580mm x 800mm – Single/ Double-sided |
| 550mm x 800mm – Multilayer | ||
| Board Thickness | Standard | 1.6mm ±10% |
| Min. | Single/ Double-sided:0.2mm ±0.1mm | |
| 4-layer:0.4mm ±0.1mm | ||
| 6-layer:0.6mm ±0.1mm | ||
| 8-Layer:1.0mm ±0.1mm | ||
| 10-layer:1.0mm ±0.12mm | ||
| 12-layer:1.2mm ±0.12mm | ||
| … | ||
| 32-layer:4.0mm ±0.4mm and above | ||
| Max. | 6.3mm ±10% | |
| Bow and twist | < 7/1000 | |
| Copper | Outer Cu weight | 1oz ~ 10oz |
| Weight | Inner Cu wight | 1/3oz ~ 6oz |
| Laminate Materials | FR4(High TG,halogen-free),FR5,ISOLA(FR408,370HR),TEFLON,POLYIMIDE,ROGERS(RO4003,RO4350,RO4450),Aluminum plate (Single,Double-sided) | |
| FR4 Thickness | 1.6mm | |
| High TG FR4 (170 deg C) | 1.6mm | |
| Board Cutting | Max. number of layers | 32 |
| Min. thickness for inner layers (Cu thickness are excluded) | 0.07mm | |
| Drilling | Min. size | 0.1mm |
| Max. size | 6.0mm | |
| Drill Deviation | ±0.002” (0.050mm) | |
| PTH hole tolerance | ±0.003” (0.075mm) | |
| NPTH hole tolerance | ±0.002” (0.050mm) | |
| Angle of Countersink | 80°,90°,100°,120° | |
| Plating | Min. hole size | 0.0008” |
| Aspect ratio | 20 | |
| Etching | Trace width tolerance | ±20% |
| Min. trace width / space (1oz finished Cu weight starting from 1/3oz) | 0.003”/ 0.003”(0.08mm) | |
| Min. trace width / space (1oz finished Cu weight starting from 1/2oz) | 0.004”/ 0.004”(0.1mm) | |
| Min. trace width / space (2oz finished Cu weight) | 0.005”/ 0.005”(0.127mm) | |
| Min. trace width / space (3oz finished Cu weight) | 0.008”/ 0.008”(0.2mm) | |
| Min. trace width / space (4oz finished Cu weight) | 0.012”/ 0.012” (0.3mm) | |
| Inner Layers | Min. space from drilling to inner pattern | 0.1mm |
| Min. space from annular ring to inner pattern | 0.1mm | |
| Layer-to-layer registration | ±0.003”(0.08mm) | |
| Solder Mask | Color | green,light green,matte green,white,extreme white,black,matte black,dark brown,yellow,red,blue,transparent |
| Min. solder mask clearance | 0.003” | |
| Thickness | 0.0004” | |
| Silkscreen | Color | White,black,yellow,red,blue,green |
| Min. trace width | 0.005” | |
| Min. size | 0.028” / 0.028” | |
| Electrical Test | AOI | Y |
| Flying Probe Tester | Y | |
| Controlled Impedance | Tolerance | ±10% |
| Impedance tester | Tektronix TDS8200 | |
| Routing | End Mills Test | ±0.15mm(0.006”) |
| CNC Tolerance | ±0.15mm(0.006”) | |
| V-Cut Depth | ±0.1mm(0.004”) | |
| V-cut angle deviation | ±0.1mm(0.004”) | |
| Semi-hole | Y | |
| Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon… | |
| Blind and Buried Vias | 3+N+3 | Y |
| Resin,hole-filling ink,PTH | Y | |
| Others | UL Cert. | Y |
| ISO Cert. | ISO9001/ISO14001/RoHS | |
Pacific PCB’s transparent factory allows our customers to witness the fascinating process of PCB production!
